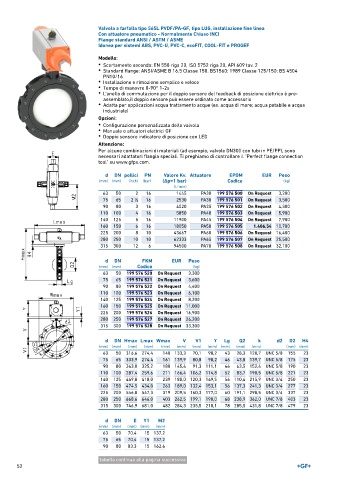

Page 52 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore pneumatico - Normalmente Chiuso (NC)
Flange standard ANSI / ASTM / ASME
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ANSI/ASME B 16.5 Classe 150. BS1560: 1989 Classe 125/150: BS 4504
PN10/16
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 16 1445 PA30 199 576 500 On Request 3,200
75 65 2 ∕2 16 2530 PA30 199 576 501 On Request 3,500
1
90 80 3 16 4020 PA35 199 576 502 On Request 4,300
110 100 4 16 5850 PA40 199 576 503 On Request 5,900
140 125 5 16 11900 PA45 199 576 504 On Request 7,900
160 150 6 16 18050 PA50 199 576 505 1.406,54 10,700
225 200 8 10 43667 PA60 199 576 506 On Request 16,400
280 250 10 10 62333 PA65 199 576 507 On Request 25,500
315 300 12 6 94500 PA70 199 576 508 On Request 32,100

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 576 520 On Request 3,300
75 65 199 576 521 On Request 3,600
90 80 199 576 522 On Request 4,400
110 100 199 576 523 On Request 6,100
140 125 199 576 524 On Request 8,200
160 150 199 576 525 On Request 11,000
225 200 199 576 526 On Request 16,900
280 250 199 576 527 On Request 26,200
315 300 199 576 528 On Request 33,300

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 316,6 274,4 140 133,3 70,1 98,2 43 28,3 120,7 UNC 5/8 155 23
75 65 333,9 274,4 161 139,9 80,8 98,2 46 43,8 139,7 UNC 5/8 175 23
90 80 363,0 325,2 180 145,6 91,3 111,1 46 63,5 152,4 UNC 5/8 190 23
110 100 287,4 259,6 211 166,4 106,2 114,8 52 83,7 190,5 UNC 5/8 221 23
140 125 449,8 418,0 239 180,0 120,3 149,5 56 110,4 215,9 UNC 3/4 250 23
160 150 474,5 434,0 263 189,0 132,4 153,1 56 137,3 241,3 UNC 3/4 277 23
225 200 546,8 547,3 319 209,5 160,3 177,0 60 191,1 298,5 UNC 3/4 337 23
280 250 668,6 646,0 403 262,5 199,1 190,0 68 238,9 362,0 UNC 7/8 403 23
315 300 746,9 681,0 482 284,3 235,5 210,1 78 285,5 431,8 UNC 7/8 479 23

d DN E Y1 M2
(mm) (mm) (mm) (mm) (mm)
63 50 70,4 15 137,2
75 65 70,4 15 137,2
90 80 83,3 15 162,6

tabella continua alla pagina successiva
52
