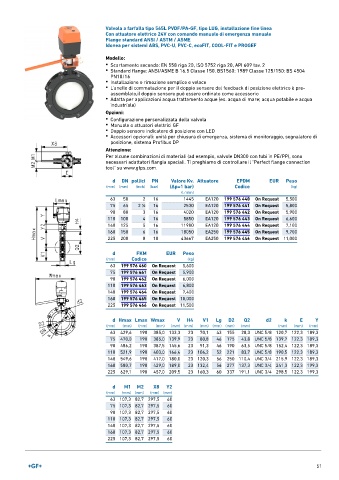

Page 51 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore elettrico 24V con comando manuale di emergenza manuale
Flange standard ANSI / ASTM / ASME
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ANSI/ASME B 16.5 Classe 150. BS1560: 1989 Classe 125/150: BS 4504
PN10/16
• Installazione e rimozione semplice e veloce
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 16 1445 EA120 199 576 440 On Request 5,500
75 65 2 ∕2 16 2530 EA120 199 576 441 On Request 5,800
1
90 80 3 16 4020 EA120 199 576 442 On Request 5,900
110 100 4 16 5850 EA120 199 576 443 On Request 6,600
140 125 5 16 11900 EA120 199 576 444 On Request 7,100
160 150 6 16 18050 EA250 199 576 445 On Request 9,700
225 200 8 10 43667 EA250 199 576 446 On Request 11,000

d FKM EUR Peso
(mm) Codice (kg)
63 199 576 460 On Request 5,600
75 199 576 461 On Request 5,900
90 199 576 462 On Request 6,000
110 199 576 463 On Request 6,800
140 199 576 464 On Request 7,400
160 199 576 465 On Request 10,000
225 199 576 466 On Request 11,500

d Hmax Lmax Wmax V H4 V1 Lg D2 Q2 d2 k E Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 429,6 190 385,0 133,3 23 70,1 43 155 28,3 UNC 5/8 120,7 122,3 189,3
75 470,0 190 385,0 139,9 23 80,8 46 175 43,8 UNC 5/8 139,7 122,3 189,3
90 486,2 190 387,5 145,6 23 91,3 46 190 63,5 UNC 5/8 152,4 122,3 189,3
110 521,9 190 403,0 166,4 23 106,2 52 221 83,7 UNC 5/8 190,5 122,3 189,3
140 549,6 190 417,0 180,0 23 120,3 56 250 110,4 UNC 3/4 215,9 122,3 189,3
160 580,7 190 429,0 189,0 23 132,4 56 277 137,3 UNC 3/4 241,3 122,3 199,3
225 629,1 190 457,0 209,5 23 160,3 60 337 191,1 UNC 3/4 298,5 122,3 199,3

d M1 M2 X8 Y2
(mm) (mm) (mm) (mm) (mm)
63 107,3 82,7 297,5 60
75 107,3 82,7 297,5 60
90 107,3 82,7 297,5 60
110 107,3 82,7 297,5 60
140 107,3 82,7 297,5 60
160 107,3 82,7 297,5 60
225 107,3 82,7 297,5 60

51
