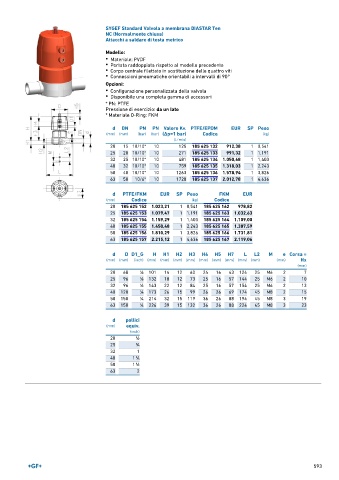

Page 593 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Attacchi a saldare di testa metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 10 125 185 625 132 912,38 1 0,541
25 20 10/10* 10 271 185 625 133 991,32 1 1,191
32 25 10/10* 10 481 185 625 134 1.050,68 1 1,403
40 32 10/10* 10 759 185 625 135 1.318,03 1 2,243
50 40 10/10* 10 1263 185 625 136 1.578,94 1 3,826
63 50 10/6* 10 1728 185 625 137 2.012,78 1 4,636

d PTFE/FKM EUR SP Peso FKM EUR
(mm) Codice (kg) Codice
20 185 625 152 1.023,21 1 0,541 185 625 162 978,82
25 185 625 153 1.079,47 1 1,191 185 625 163 1.032,63
32 185 625 154 1.159,29 1 1,403 185 625 164 1.109,00
40 185 625 155 1.450,48 1 2,243 185 625 165 1.387,59
50 185 625 156 1.810,29 1 3,826 185 625 166 1.731,81
63 185 625 157 2.215,12 1 4,636 185 625 167 2.119,06

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 2 7
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 2 10
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 2 13
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 2 15
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 3 19
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 3 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

593
