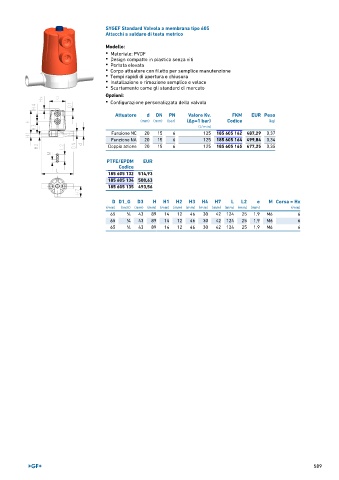

Page 589 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana tipo 605
Attacchi a saldare di testa metrico

Modello:
• Materiale: PVDF
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

Attuatore d DN PN Valore Kv. FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
Funzione NC 20 15 6 125 185 605 162 487,29 0,37
Funzione NA 20 15 6 125 185 605 164 499,84 0,34
Doppia azione 20 15 6 125 185 605 165 477,25 0,35

PTFE/EPDM EUR
Codice
185 605 132 514,93
185 605 134 508,63
185 605 135 493,56

D D1_G D3 H H1 H2 H3 H4 H7 L L2 e M Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 43 89 14 12 46 30 42 124 25 1,9 M6 6
65 1 ∕4 43 89 14 12 46 30 42 124 25 1,9 M6 6
65 1 ∕4 43 89 14 12 46 30 42 124 25 1,9 M6 6

589
