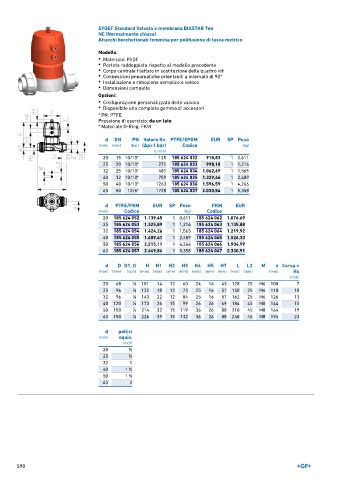

Page 590 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Attacchi bocchettonati femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 125 185 624 032 918,83 1 0,611
25 20 10/10* 271 185 624 033 998,18 1 1,216
32 25 10/10* 481 185 624 034 1.062,69 1 1,565
40 32 10/10* 759 185 624 035 1.329,66 1 2,489
50 40 10/10* 1263 185 624 036 1.596,59 1 4,266
63 50 10/6* 1728 185 624 037 2.030,54 1 5,358

d PTFE/FKM EUR SP Peso FKM EUR
(mm) Codice (kg) Codice
20 185 624 052 1.139,45 1 0,611 185 624 062 1.076,69
25 185 624 053 1.325,89 1 1,216 185 624 063 1.135,88
32 185 624 054 1.424,26 1 1,565 185 624 064 1.219,92
40 185 624 055 1.609,41 1 2,489 185 624 065 1.526,33
50 185 624 056 2.215,11 1 4,266 185 624 066 1.904,99
63 185 624 057 2.449,84 1 5,358 185 624 067 2.330,91

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 100 7
25 96 1 ∕8 132 18 12 73 25 16 57 150 25 M6 118 10
32 96 1 ∕8 143 22 12 84 25 16 57 162 25 M6 126 13
40 120 1 ∕8 173 26 15 99 26 26 69 184 45 M8 144 15
50 150 1 ∕4 214 32 15 119 36 26 88 210 45 M8 164 19
63 150 1 ∕4 226 39 15 132 36 26 88 248 45 M8 194 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

590
