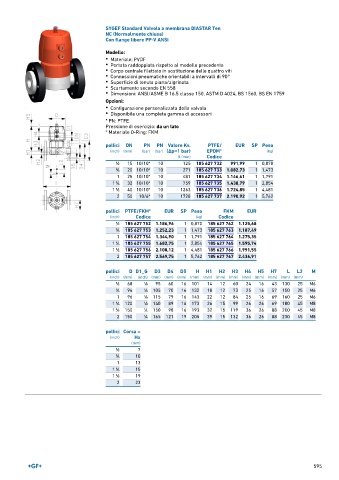

Page 595 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Con flange libere PP-V ANSI

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

pollici DN PN PN Valore Kv. PTFE/ EUR SP Peso
(inch) (mm) (bar) (bar) (Δp=1 bar) EPDM* (kg)
(l ⁄ min) Codice
1 ∕2 15 10/10* 10 125 185 627 732 991,99 1 0,870
3 20 10/10* 10 271 185 627 733 1.082,73 1 1,473
∕4
1 25 10/10* 10 481 185 627 734 1.146,61 1 1,791
1 32 10/10* 10 759 185 627 735 1.438,79 1 2,854
1 ∕4
1
1 ∕2 40 10/10* 10 1263 185 627 736 1.724,85 1 4,481
2 50 10/6* 10 1728 185 627 737 2.190,92 1 5,762
pollici PTFE/FKM* EUR SP Peso FKM EUR
(inch) Codice (kg) Codice
1 185 627 752 1.186,96 1 0,870 185 627 762 1.125,68
∕2
3 ∕4 185 627 753 1.252,23 1 1,473 185 627 763 1.187,49
1 185 627 754 1.344,90 1 1,791 185 627 764 1.275,35
1
1 ∕4 185 627 755 1.682,75 1 2,854 185 627 765 1.595,74
1 185 627 756 2.100,12 1 4,481 185 627 766 1.991,55
1 ∕2
2 185 627 757 2.569,75 1 5,762 185 627 767 2.436,91
pollici D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 68 1 ∕8 95 60 16 101 14 12 60 24 16 43 130 25 M6
3 96 1 105 70 16 132 18 12 73 25 16 57 150 25 M6
∕4 ∕8
1 96 1 ∕8 115 79 16 143 22 12 84 25 16 69 160 25 M6
1 120 1 140 89 16 173 26 15 99 26 26 69 180 45 M8
1 ∕4 ∕8
1
1 ∕2 150 1 ∕4 150 98 16 193 32 15 119 36 26 88 200 45 M8
2 150 1 ∕4 165 121 19 205 39 15 132 36 26 88 230 45 M8
pollici Corsa =
(inch) Hx
(mm)
1 7
∕2
3 ∕4 10
1 13
1
1 ∕4 15
1 19
1 ∕2
2 23
