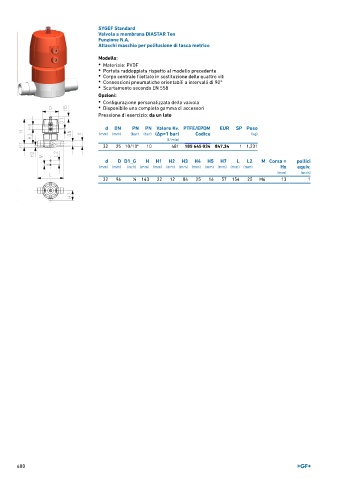

Page 600 - GEORGFISCHER - LISTINO 897
P. 600
SYGEF Standard
Valvola a membrana DIASTAR Ten
Funzione N.A.
Attacchi maschio per polifusione di tasca metrico
Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558
Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori
Pressione di esercizio: da un lato
d DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
32 25 10/10* 10 481 185 645 034 847,34 1 1,231
d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 13 1
600
