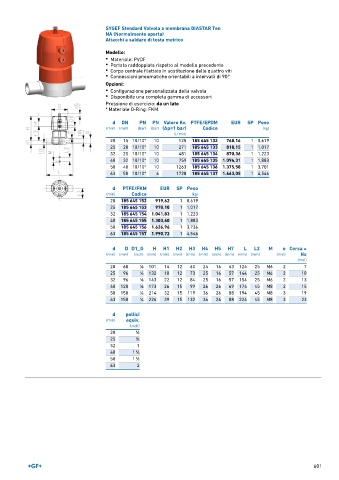

Page 601 - GEORGFISCHER - LISTINO 897

SYGEF Stendard Valvola a membrana DIASTAR Ten
NA (Normalmente aperta)
Attacchi a saldare di testa metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 10 125 185 645 132 768,16 1 0,619
25 20 10/10* 10 271 185 645 133 818,15 1 1,017
32 25 10/10* 10 481 185 645 134 870,36 1 1,223
40 32 10/10* 10 759 185 645 135 1.094,31 1 1,883
50 40 10/10* 10 1263 185 645 136 1.375,58 1 3,701
63 50 10/10* 6 1728 185 645 137 1.663,05 1 4,546

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 185 645 152 919,62 1 0,619
25 185 645 153 970,10 1 1,017
32 185 645 154 1.041,83 1 1,223
40 185 645 155 1.303,60 1 1,883
50 185 645 156 1.626,96 1 3,736
63 185 645 157 1.990,72 1 4,546

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 2 7
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 2 10
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 2 13
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 2 15
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 3 19
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 3 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2
