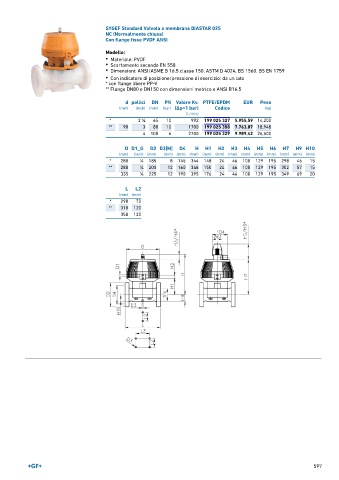

P. 597
SYGEF Standard Valvola a membrana DIASTAR 025
NC (Normalmente chiusa)
Con flange fisse PVDF ANSI
Modello:
• Materiale: PVDF
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759
• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
** Flange DN80 e DN150 con dimensioni metrico e ANSI B16.5
d pollici DN PN Valore Kv. PTFE/EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 2 ∕2 65 10 992 199 025 327 5.955,59 14,200
1
** 90 3 80 10 1700 199 025 358 7.763,87 18,948
4 100 6 2700 199 025 329 9.989,42 26,500
D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46 15
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
335 1 ∕4 225 12 190 395 176 24 46 100 129 195 349 69 20
L L2
(mm) (mm)
* 290 70
** 310 120
350 120
597
