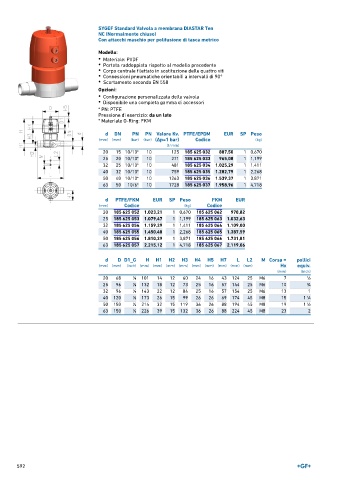

Page 592 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalmente chiuso)
Con attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 10 125 185 625 032 887,50 1 0,670
25 20 10/10* 10 271 185 625 033 965,08 1 1,199
32 25 10/10* 10 481 185 625 034 1.025,29 1 1,411
40 32 10/10* 10 759 185 625 035 1.282,79 1 2,268
50 40 10/10* 10 1263 185 625 036 1.539,37 1 3,871
63 50 10/6* 10 1728 185 625 037 1.958,96 1 4,718

d PTFE/FKM EUR SP Peso FKM EUR
(mm) Codice (kg) Codice
20 185 625 052 1.023,21 1 0,670 185 625 062 978,82
25 185 625 053 1.079,47 1 1,199 185 625 063 1.032,63
32 185 625 054 1.159,29 1 1,411 185 625 064 1.109,00
40 185 625 055 1.450,48 1 2,268 185 625 065 1.387,59
50 185 625 056 1.810,29 1 3,871 185 625 066 1.731,81
63 185 625 057 2.215,12 1 4,718 185 625 067 2.119,06

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 13 1
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 15 1 ∕4
1
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 19 1 ∕2
1
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 23 2

592
