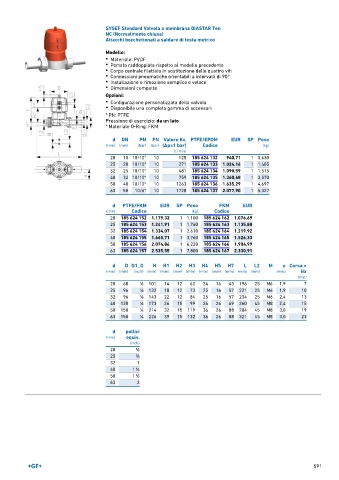

Page 591 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Attacchi bocchettonati a saldare di testa metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 10 125 185 624 132 940,71 1 0,630
25 20 10/10* 10 271 185 624 133 1.024,16 1 1,405
32 25 10/10* 10 481 185 624 134 1.090,59 1 1,515
40 32 10/10* 10 759 185 624 135 1.360,68 1 2,570
50 40 10/10* 10 1263 185 624 136 1.635,29 1 4,697
63 50 10/6* 10 1728 185 624 137 2.077,90 1 5,327

d PTFE/FKM EUR SP Peso FKM EUR
(mm) Codice (kg) Codice
20 185 624 152 1.179,32 1 1,100 185 624 162 1.076,69
25 185 624 153 1.241,91 1 1,760 185 624 163 1.135,88
32 185 624 154 1.334,07 1 2,610 185 624 164 1.219,92
40 185 624 155 1.665,71 1 3,760 185 624 165 1.526,33
50 185 624 156 2.074,86 1 6,220 185 624 166 1.904,99
63 185 624 157 2.535,55 1 7,800 185 624 167 2.330,91

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 196 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 221 25 M6 1,9 10
32 96 1 ∕8 143 22 12 84 25 16 57 234 25 M6 2,4 13
40 120 1 ∕8 173 26 15 99 26 26 69 260 45 M8 2,4 15
50 150 1 ∕4 214 32 15 119 36 26 88 284 45 M8 3,0 19
63 150 1 ∕4 226 39 15 132 36 26 88 321 45 M8 3,0 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2
