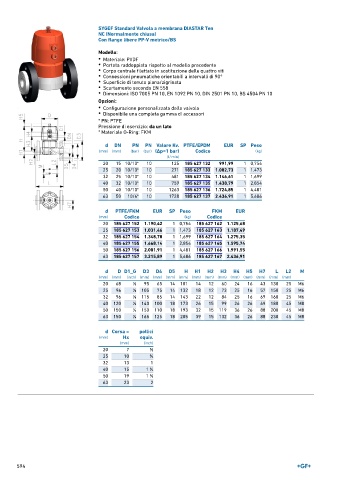

Page 594 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Con flange libere PP-V metrico/BS

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 10 125 185 627 132 991,99 1 0,754
25 20 10/10* 10 271 185 627 133 1.082,73 1 1,473
32 25 10/10* 10 481 185 627 134 1.146,61 1 1,699
40 32 10/10* 10 759 185 627 135 1.438,79 1 2,854
50 40 10/10* 10 1263 185 627 136 1.724,85 1 4,481
63 50 10/6* 10 1728 185 627 137 2.436,91 1 5,686

d PTFE/FKM EUR SP Peso FKM EUR
(mm) Codice (kg) Codice
20 185 627 152 1.190,42 1 0,754 185 627 162 1.125,68
25 185 627 153 1.031,46 1 1,473 185 627 163 1.187,49
32 185 627 154 1.348,78 1 1,699 185 627 164 1.275,35
40 185 627 155 1.668,14 1 2,854 185 627 165 1.595,74
50 185 627 156 2.081,91 1 4,481 185 627 166 1.991,55
63 185 627 157 3.215,89 1 5,686 185 627 167 2.436,91

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 68 1 ∕8 95 65 14 101 14 12 60 24 16 43 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 96 1 ∕8 115 85 14 143 22 12 84 25 16 69 160 25 M6
40 120 1 ∕8 140 100 18 173 26 15 99 26 26 69 180 45 M8
50 150 1 ∕4 150 110 18 193 32 15 119 36 26 88 200 45 M8
63 150 1 ∕4 165 125 18 205 39 15 132 36 26 88 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2
