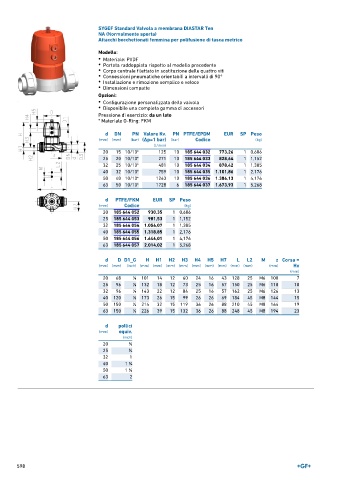

Page 598 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten
NA (Normalmente aperta)
Attacchi bocchettonati femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN Valore Kv. PN PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) (bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 125 10 185 644 032 773,26 1 0,686
25 20 10/10* 271 10 185 644 033 828,64 1 1,152
32 25 10/10* 481 10 185 644 034 878,42 1 1,385
40 32 10/10* 759 10 185 644 035 1.101,86 1 2,176
50 40 10/10* 1263 10 185 644 036 1.386,13 1 4,176
63 50 10/10* 1728 6 185 644 037 1.673,93 1 5,268

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 185 644 052 930,35 1 0,686
25 185 644 053 981,53 1 1,152
32 185 644 054 1.054,07 1 1,385
40 185 644 055 1.318,85 1 2,176
50 185 644 056 1.646,01 1 4,176
63 185 644 057 2.014,02 1 5,268

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 100 7
25 96 1 ∕8 132 18 12 73 25 16 57 150 25 M6 118 10
32 96 1 ∕8 143 22 12 84 25 16 57 162 25 M6 126 13
40 120 1 ∕8 173 26 15 99 26 26 69 184 45 M8 144 15
50 150 1 ∕4 214 32 15 119 36 26 88 210 45 M8 164 19
63 150 1 ∕4 226 39 15 132 36 26 88 248 45 M8 194 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

598
