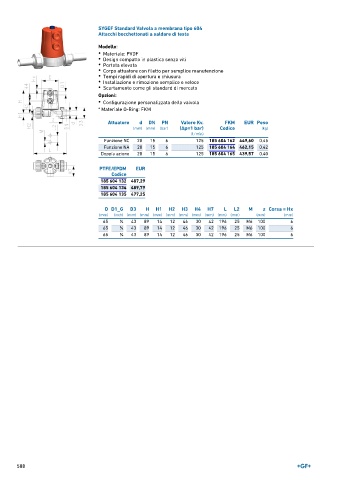

Page 588 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana tipo 604
Attacchi bocchettonati a saldare di testa

Modello:
• Materiale: PVDF
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d DN PN Valore Kv. FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
Funzione NC 20 15 6 125 185 604 162 449,60 0,45
Funzione NA 20 15 6 125 185 604 164 462,15 0,42
Doppia azione 20 15 6 125 185 604 165 439,57 0,40

PTFE/EPDM EUR
Codice
185 604 132 487,29
185 604 134 489,79
185 604 135 477,25

D D1_G D3 H H1 H2 H3 H4 H7 L L2 M z Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 43 89 14 12 46 30 42 196 25 M6 100 6
65 1 ∕4 43 89 14 12 46 30 42 196 25 M6 100 6
65 1 ∕4 43 89 14 12 46 30 42 196 25 M6 100 6

588
