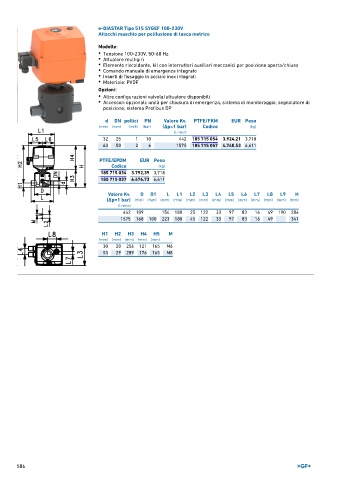

Page 586 - GEORGFISCHER - LISTINO 897

e-DIASTAR Tipo 515 SYGEF 100-230V
Attacchi maschio per polifusione di tasca metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Attuatore multigiri
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Comando manuale di emergenza integrato
• Inserti di fissaggio in acciaio inox integrati
• Materiale: PVDF

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN pollici PN Valore Kv. PTFE/FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
32 25 1 10 442 185 715 054 3.924,21 3,718
63 50 2 6 1575 185 715 057 4.740,53 6,611

PTFE/EPDM EUR Peso
Codice (kg)
185 715 034 3.792,39 3,718
185 715 037 4.476,73 6,611

Valore Kv. D D1 L L1 L2 L3 L4 L5 L6 L7 L8 L9 H
(Δp=1 bar) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(l ⁄ min)
442 109 154 180 25 122 33 97 83 16 49 190 286
1575 168 100 223 180 45 122 33 97 83 16 49 341

H1 H2 H3 H4 H5 M
(mm) (mm) (mm) (mm) (mm)
30 20 256 121 165 M6
53 29 289 176 165 M8

586
