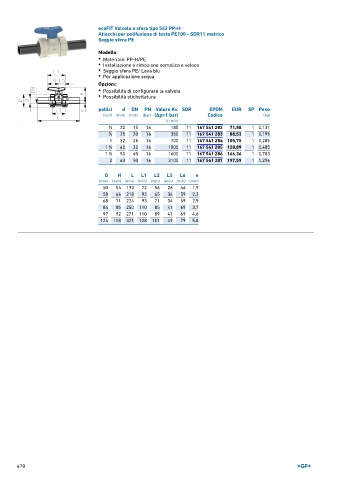

Page 470 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a sfera tipo 542 PP-H
Attacchi per polifusione di testa PE100 - SDR11 metrico
Seggio sfera PE

Modello:
• Materiale: PP-H/PE
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. SDR EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 20 15 16 185 11 167 541 282 71,88 1 0,131
3 25 20 16 350 11 167 541 283 88,53 1 0,195
∕4
1 32 25 16 700 11 167 541 284 105,75 1 0,285
1 40 32 16 1000 11 167 541 285 128,09 1 0,485
1 ∕4
1
1 ∕2 50 40 16 1600 11 167 541 286 166,36 1 0,703
2 63 50 16 3100 11 167 541 287 197,59 1 1,296
D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 193 72 56 26 46 1,9
58 66 218 93 65 34 59 2,3
68 71 224 93 71 34 59 2,9
84 85 250 110 85 41 69 3,7
97 92 271 110 89 41 69 4,6
124 108 321 128 101 49 79 5,8
