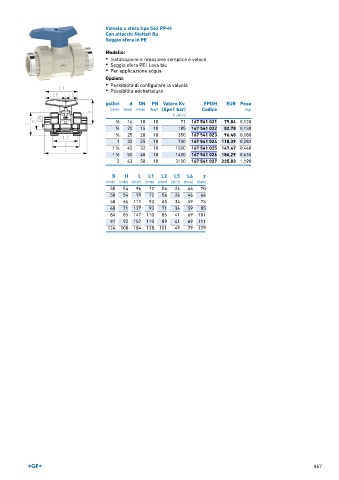

Page 467 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PP-H
Con attacchi filettati Rp
Seggio sfera in PE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 10 71 167 541 021 79,84 0,120
1 20 15 10 185 167 541 022 82,78 0,130
∕2
3 ∕4 25 20 10 350 167 541 023 96,48 0,180
1 32 25 10 700 167 541 024 118,39 0,282
1
1 ∕4 40 32 10 1000 167 541 025 147,47 0,460
1 50 40 10 1600 167 541 026 186,29 0,635
1 ∕2
2 63 50 10 3100 167 541 027 225,83 1,190
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 96 72 56 26 46 70
50 54 99 72 56 26 46 66
58 66 111 93 65 34 59 75
68 71 127 93 71 34 59 85
84 85 147 110 85 41 69 101
97 92 157 110 89 41 69 111
124 108 184 128 101 49 79 129

467
