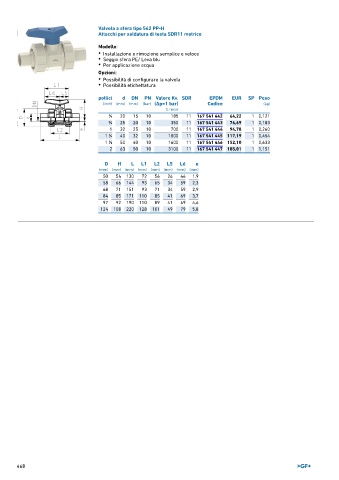

Page 468 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PP-H
Attacchi per saldatura di testa SDR11 metrico

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. SDR EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 20 15 10 185 11 167 541 442 64,22 1 0,121
3 25 20 10 350 11 167 541 443 76,69 1 0,183
∕4
1 32 25 10 700 11 167 541 444 94,78 1 0,260
1 40 32 10 1000 11 167 541 445 117,19 1 0,454
1 ∕4
1
1 ∕2 50 40 10 1600 11 167 541 446 152,10 1 0,633
2 63 50 10 3100 11 167 541 447 185,01 1 1,151
D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 130 72 56 26 46 1,9
58 66 144 93 65 34 59 2,3
68 71 151 93 71 34 59 2,9
84 85 171 110 85 41 69 3,7
97 92 190 110 89 41 69 4,6
124 108 220 128 101 49 79 5,8

468
