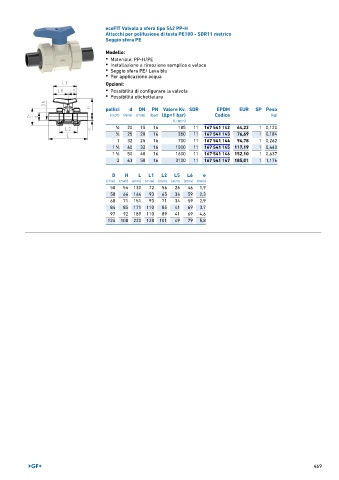

Page 469 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a sfera tipo 542 PP-H
Attacchi per polifusione di testa PE100 - SDR11 metrico
Seggio sfera PE

Modello:
• Materiale: PP-H/PE
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. SDR EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 20 15 16 185 11 167 541 142 64,22 1 0,120
3 25 20 16 350 11 167 541 143 76,69 1 0,184
∕4
1 32 25 16 700 11 167 541 144 94,78 1 0,262
1 40 32 16 1000 11 167 541 145 117,19 1 0,440
1 ∕4
1
1 ∕2 50 40 16 1600 11 167 541 146 152,10 1 0,637
2 63 50 16 3100 11 167 541 147 185,01 1 1,176
D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 130 72 56 26 46 1,9
58 66 144 93 65 34 59 2,3
68 71 151 93 71 34 59 2,9
84 85 171 110 85 41 69 3,7
97 92 189 110 89 41 69 4,6
124 108 220 128 101 49 79 5,8
