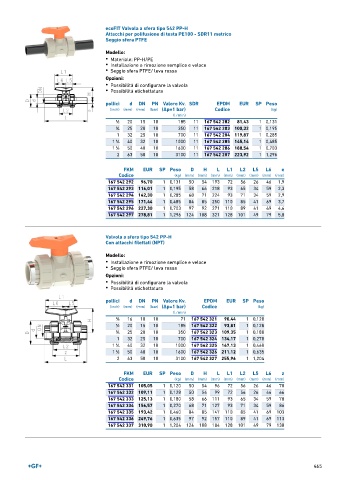

Page 465 - GEORGFISCHER - LISTINO 896
P. 465
ecoFIT Valvola a sfera tipo 542 PP-H
Attacchi per polifusione di testa PE100 - SDR11 metrico
Seggio sfera PTFE
Modello:
• Materiale: PP-H/PE
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici d DN PN Valore Kv. SDR EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 20 15 10 185 11 167 542 282 81,43 1 0,131
3 25 20 10 350 11 167 542 283 100,32 1 0,195
∕4
1 32 25 10 700 11 167 542 284 119,87 1 0,285
1 40 32 10 1000 11 167 542 285 145,14 1 0,485
1 ∕4
1
1 ∕2 50 40 10 1600 11 167 542 286 188,54 1 0,703
2 63 50 10 3100 11 167 542 287 223,92 1 1,296
FKM EUR SP Peso D H L L1 L2 L5 L6 e
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
167 542 292 96,70 1 0,131 50 54 193 72 56 26 46 1,9
167 542 293 116,01 1 0,195 58 66 218 93 65 34 59 2,3
167 542 294 142,30 1 0,285 68 71 224 93 71 34 59 2,9
167 542 295 171,44 1 0,485 84 85 250 110 85 41 69 3,7
167 542 296 227,30 1 0,703 97 92 271 110 89 41 69 4,6
167 542 297 278,81 1 1,296 124 108 321 128 101 49 79 5,8
Valvola a sfera tipo 542 PP-H
Con attacchi filettati (NPT)
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 10 71 167 542 321 90,44 1 0,120
1 20 15 10 185 167 542 322 93,81 1 0,128
∕2
3 ∕4 25 20 10 350 167 542 323 109,35 1 0,180
1 32 25 10 700 167 542 324 134,17 1 0,270
1
1 ∕4 40 32 10 1000 167 542 325 167,13 1 0,460
1 50 40 10 1600 167 542 326 211,12 1 0,635
1 ∕2
2 63 50 10 3100 167 542 327 255,96 1 1,204
FKM EUR SP Peso D H L L1 L2 L5 L6 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
167 542 331 105,05 1 0,120 50 54 96 72 56 26 46 70
167 542 332 109,11 1 0,128 50 54 99 72 56 26 46 66
167 542 333 125,13 1 0,180 58 66 111 93 65 34 59 78
167 542 334 156,57 1 0,270 68 71 127 93 71 34 59 86
167 542 335 193,42 1 0,460 84 85 147 110 85 41 69 103
167 542 336 249,76 1 0,635 97 92 157 110 89 41 69 113
167 542 337 310,90 1 1,204 124 108 184 128 101 49 79 138
465
