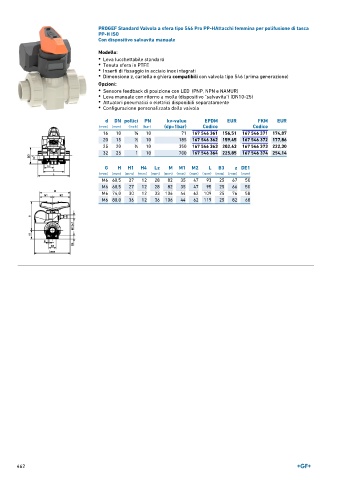

Page 462 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro PP-HAttacchi femmina per polifusione di tasca
PP-H ISO
Con dispositivo salvavita manuale

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN kv-value EPDM EUR FKM EUR
(mm) (mm) (inch) (bar) (dp=1bar) Codice Codice
16 10 3 ∕8 10 71 167 546 361 156,51 167 546 371 174,87
20 15 1 ∕2 10 185 167 546 362 159,45 167 546 372 177,86
25 20 3 ∕4 10 350 167 546 363 202,43 167 546 373 222,30
32 25 1 10 700 167 546 364 225,85 167 546 374 254,14

G H H1 H4 Lz M M1 M2 L B3 z DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
M6 60,5 27 12 28 82 35 47 93 25 67 50
M6 60,5 27 12 28 82 35 47 95 25 66 50
M6 74,0 30 12 33 106 44 62 109 25 76 58
M6 80,0 36 12 36 106 44 62 119 25 82 68

462
