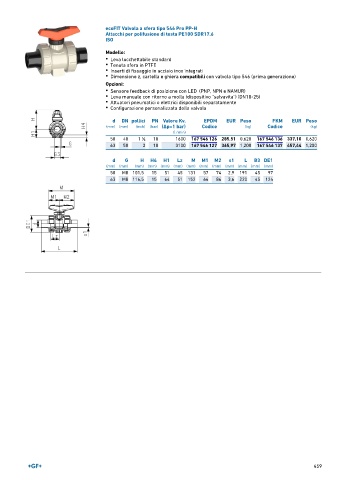

ecoFIT Valvola a sfera tipo 546 Pro PP-H
Attacchi per polifusione di testa PE100 SDR17.6
ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
50 40 1 ∕2 10 1600 167 546 126 285,51 0,620 167 546 136 337,10 0,620
1
63 50 2 10 3100 167 546 127 365,97 1,200 167 546 137 457,44 1,200
d G H H4 H1 Lz M M1 M2 s1 L B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 M8 101,5 15 51 45 131 57 74 2,9 191 45 97
63 M8 116,5 15 64 51 152 66 86 3,6 220 45 124
