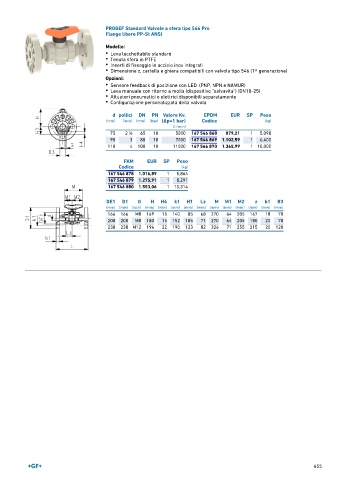

Page 455 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvole a sfera tipo 546 Pro
Flange libere PP-St ANSI

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 10 5000 167 546 868 879,21 1 5,098
1
90 3 80 10 7000 167 546 869 1.102,59 1 6,400
110 4 100 10 11000 167 546 870 1.345,99 1 10,000

FKM EUR SP Peso
Codice (kg)
167 546 878 1.016,89 1 5,864
167 546 879 1.275,91 1 8,291
167 546 880 1.553,06 1 10,314

DE1 D1 G H H4 k1 H1 Lz M M1 M2 z b1 B3
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
166 166 M8 169 15 140 85 68 270 64 205 167 18 70
200 200 M8 180 15 152 105 71 270 64 205 180 20 70
238 238 M12 194 22 190 123 82 326 71 255 215 20 120
