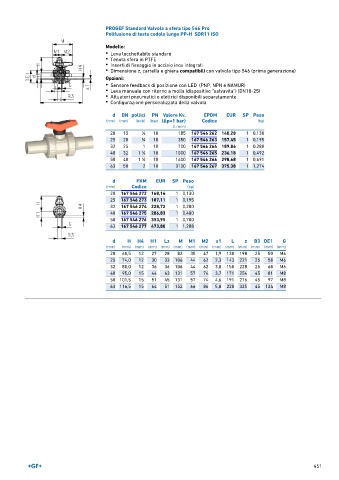

PROGEF Standard Valvola a sfera tipo 546 Pro
Polifusione di testa codolo lungo PP-H SDR11 ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 167 546 262 140,28 1 0,130
25 20 3 ∕4 10 350 167 546 263 157,45 1 0,195
32 25 1 10 700 167 546 264 189,86 1 0,280
40 32 1 ∕4 10 1000 167 546 265 236,18 1 0,492
1
50 40 1 ∕2 10 1600 167 546 266 298,68 1 0,691
1
63 50 2 10 3100 167 546 267 375,38 1 1,274
d FKM EUR SP Peso
(mm) Codice (kg)
20 167 546 272 168,14 1 0,130
25 167 546 273 187,11 1 0,195
32 167 546 274 228,72 1 0,280
40 167 546 275 286,83 1 0,480
50 167 546 276 353,95 1 0,700
63 167 546 277 473,80 1 1,288

d H H4 H1 Lz M M1 M2 s1 L z B3 DE1 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 60,5 12 27 28 82 35 47 1,9 130 198 25 50 M6
25 74,0 12 30 33 106 44 62 2,3 143 221 25 58 M6
32 80,0 12 36 36 106 44 62 3,0 150 228 25 68 M6
40 95,0 15 44 43 131 57 74 3,7 171 254 45 81 M8
50 101,5 15 51 45 131 57 74 4,6 191 276 45 97 M8
63 116,5 15 64 51 152 66 86 5,8 220 325 45 124 M8
