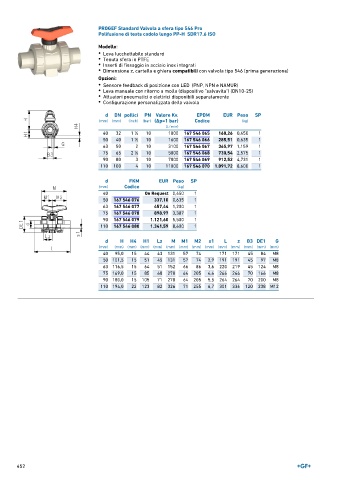

Page 452 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro
Polifusione di testa codolo lungo PP-H SDR17.6 ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR Peso SP
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
40 32 1 ∕4 10 1000 167 546 065 168,26 0,450 1
1
50 40 1 ∕2 10 1600 167 546 066 285,51 0,635 1
1
63 50 2 10 3100 167 546 067 365,97 1,159 1
75 65 2 ∕2 10 5000 167 546 068 730,54 2,575 1
1
90 80 3 10 7000 167 546 069 912,52 4,731 1
110 100 4 10 11000 167 546 070 1.091,72 8,600 1
d FKM EUR Peso SP
(mm) Codice (kg)
40 On Request 0,450 1
50 167 546 076 337,10 0,635 1
63 167 546 077 457,44 1,200 1
75 167 546 078 898,97 3,387 1
90 167 546 079 1.121,60 5,500 1
110 167 546 080 1.341,59 8,600 1

d H H4 H1 Lz M M1 M2 s1 L z B3 DE1 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
40 95,0 15 44 43 131 57 74 171 171 45 84 M8
50 101,5 15 51 45 131 57 74 2,9 191 191 45 97 M8
63 116,5 15 64 51 152 66 86 3,6 220 219 45 124 M8
75 169,0 15 85 68 270 64 205 4,6 266 266 70 166 M8
90 180,0 15 105 71 270 64 205 5,5 264 264 70 200 M8
110 194,0 22 123 82 326 71 255 6,7 301 336 120 238 M12

452
