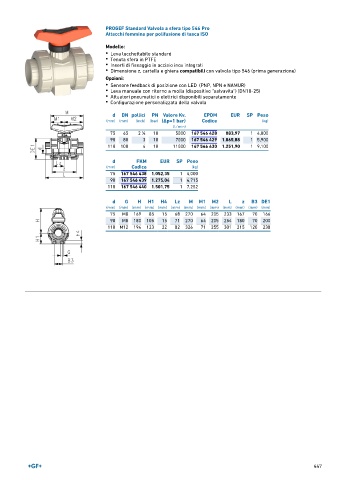

Page 447 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro
Attacchi femmina per polifusione di tasca ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 10 5000 167 546 428 883,97 1 4,000
1
90 80 3 10 7000 167 546 429 1.065,88 1 5,900
110 100 4 10 11000 167 546 430 1.251,90 1 9,100

d FKM EUR SP Peso
(mm) Codice (kg)
75 167 546 438 1.052,35 1 4,000
90 167 546 439 1.275,04 1 4,715
110 167 546 440 1.501,75 1 7,252

d G H H1 H4 Lz M M1 M2 L z B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 M8 169 85 15 68 270 64 205 233 167 70 166
90 M8 180 105 15 71 270 64 205 254 180 70 200
110 M12 194 123 22 82 326 71 255 301 215 120 238
