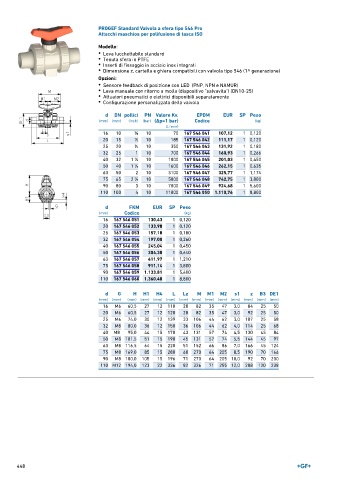

Page 448 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro
Attacchi maschioa per polifusione di tasca ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 167 546 041 107,12 1 0,120
20 15 1 ∕2 10 185 167 546 042 111,17 1 0,120
25 20 3 ∕4 10 350 167 546 043 131,92 1 0,180
32 25 1 10 700 167 546 044 160,93 1 0,266
40 32 1 ∕4 10 1000 167 546 045 201,03 1 0,450
1
50 40 1 ∕2 10 1600 167 546 046 262,15 1 0,635
1
63 50 2 10 3100 167 546 047 325,77 1 1,174
75 65 2 ∕2 10 5000 167 546 048 742,75 1 3,800
1
90 80 3 10 7000 167 546 049 924,68 1 5,600
110 100 4 10 11000 167 546 050 1.110,76 1 8,800

d FKM EUR SP Peso
(mm) Codice (kg)
16 167 546 051 130,43 1 0,120
20 167 546 052 133,98 1 0,120
25 167 546 053 157,18 1 0,180
32 167 546 054 197,08 1 0,260
40 167 546 055 245,04 1 0,450
50 167 546 056 304,30 1 0,640
63 167 546 057 411,97 1 1,210
75 167 546 058 911,14 1 3,800
90 167 546 059 1.133,81 1 5,600
110 167 546 060 1.360,48 1 8,800

d G H H1 H4 L Lz M M1 M2 s1 z B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 110 28 82 35 47 3,0 84 25 50
20 M6 60,5 27 12 120 28 82 35 47 3,0 92 25 50
25 M6 74,0 30 12 139 33 106 44 62 3,0 107 25 58
32 M8 80,0 36 12 150 36 106 44 62 4,0 114 25 68
40 M8 95,0 44 15 170 43 131 57 74 4,5 130 45 84
50 M8 101,5 51 15 190 45 131 57 74 5,5 144 45 97
63 M8 116,5 64 15 220 51 152 66 86 7,0 166 45 124
75 M8 169,0 85 15 280 68 270 64 205 8,5 190 70 166
90 M8 180,0 105 15 196 71 270 64 205 10,0 92 70 200
110 M12 194,0 123 22 336 82 326 71 255 12,0 208 120 238
