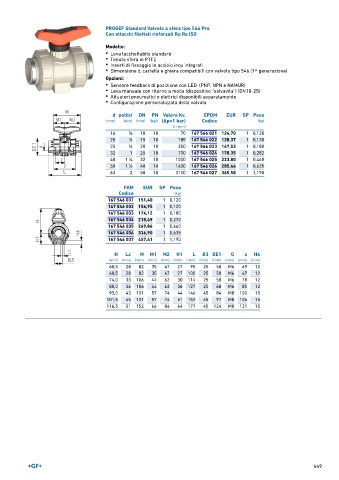

Page 449 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro
Con attacchi filettati rinforzati Rp Re ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 167 546 021 124,70 1 0,120
20 1 ∕2 15 10 185 167 546 022 128,37 1 0,130
25 3 ∕4 20 10 350 167 546 023 147,53 1 0,180
32 1 25 10 700 167 546 024 178,35 1 0,282
40 1 ∕4 32 10 1000 167 546 025 223,80 1 0,460
1
50 1 ∕2 40 10 1600 167 546 026 285,46 1 0,635
1
63 2 50 10 3100 167 546 027 365,58 1 1,190
FKM EUR SP Peso
Codice (kg)
167 546 031 151,40 1 0,120
167 546 032 156,95 1 0,120
167 546 033 174,12 1 0,180
167 546 034 218,49 1 0,270
167 546 035 269,86 1 0,460
167 546 036 336,90 1 0,635
167 546 037 457,41 1 1,190

H Lz M M1 M2 H1 L B3 DE1 G z H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
60,5 28 82 35 47 27 95 25 50 M6 69 12
60,5 28 82 35 47 27 100 25 50 M6 67 12
74,0 33 106 44 62 30 114 25 58 M6 78 12
80,0 36 106 44 62 36 127 25 68 M6 85 12
95,0 43 131 57 74 44 146 45 84 M8 100 15
101,5 45 131 57 74 51 152 45 97 M8 106 15
116,5 51 152 66 86 64 177 45 124 M8 121 15

449
