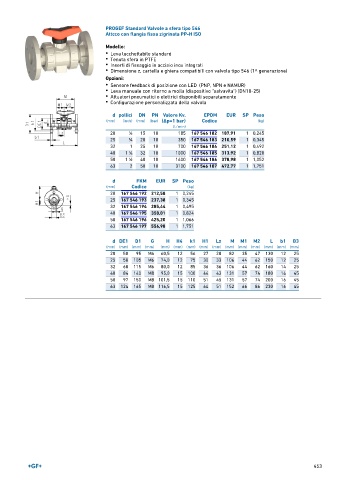

Page 453 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvole a sfera tipo 546
Attcco con flangia fissa zigrinata PP-H ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 185 167 546 182 187,91 1 0,245
25 3 ∕4 20 10 350 167 546 183 210,59 1 0,345
32 1 25 10 700 167 546 184 251,12 1 0,492
40 1 ∕4 32 10 1000 167 546 185 313,92 1 0,820
1
50 1 ∕2 40 10 1600 167 546 186 378,98 1 1,052
1
63 2 50 10 3100 167 546 187 472,77 1 1,751
d FKM EUR SP Peso
(mm) Codice (kg)
20 167 546 192 212,58 1 0,245
25 167 546 193 237,38 1 0,345
32 167 546 194 285,44 1 0,495
40 167 546 195 358,01 1 0,824
50 167 546 196 425,20 1 1,066
63 167 546 197 556,98 1 1,751

d DE1 D1 G H H4 k1 H1 Lz M M1 M2 L b1 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 95 M6 60,5 12 56 27 28 82 35 47 130 12 25
25 58 105 M6 74,0 12 75 30 33 106 44 62 150 12 25
32 68 115 M6 80,0 12 85 36 36 106 44 62 160 14 25
40 84 140 M8 95,0 15 100 44 43 131 57 74 180 16 45
50 97 150 M8 101,5 15 110 51 45 131 57 74 200 16 45
63 124 165 M8 116,5 15 125 64 51 152 66 86 230 16 45
