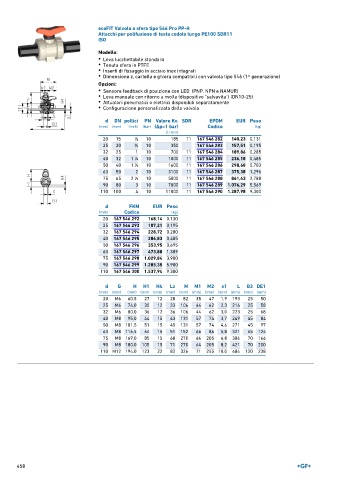

Page 458 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a sfera tipo 546 Pro PP-H
Attacchi per polifusione di testa codolo lungo PE100 SDR11
ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. SDR EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 11 167 546 282 140,23 0,131
25 20 3 ∕4 10 350 167 546 283 157,51 0,195
32 25 1 10 700 11 167 546 284 189,86 0,285
40 32 1 ∕4 10 1000 11 167 546 285 236,18 0,485
1
50 40 1 ∕2 10 1600 11 167 546 286 298,68 0,703
1
63 50 2 10 3100 11 167 546 287 375,38 1,296
75 65 2 ∕2 10 5000 11 167 546 288 861,43 2,788
1
90 80 3 10 7000 11 167 546 289 1.076,29 5,569
110 100 4 10 11000 11 167 546 290 1.287,98 9,300

d FKM EUR Peso
(mm) Codice (kg)
20 167 546 292 168,14 0,130
25 167 546 293 187,21 0,195
32 167 546 294 228,72 0,280
40 167 546 295 286,83 0,485
50 167 546 296 353,95 0,695
63 167 546 297 473,80 1,309
75 167 546 298 1.029,84 3,900
90 167 546 299 1.285,35 5,900
110 167 546 300 1.537,94 9,300

d G H H1 H4 Lz M M1 M2 s1 L B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 M6 60,5 27 12 28 82 35 47 1,9 193 25 50
25 M6 74,0 30 12 33 106 44 62 2,3 216 25 58
32 M6 80,0 36 12 36 106 44 62 3,0 223 25 68
40 M8 95,0 44 15 43 131 57 74 3,7 249 45 84
50 M8 101,5 51 15 45 131 57 74 4,6 271 45 97
63 M8 116,5 64 15 51 152 66 86 5,8 321 45 124
75 M8 169,0 85 15 68 270 64 205 6,8 386 70 166
90 M8 180,0 105 15 71 270 64 205 8,2 421 70 200
110 M12 194,0 123 22 82 326 71 255 10,0 484 120 238
