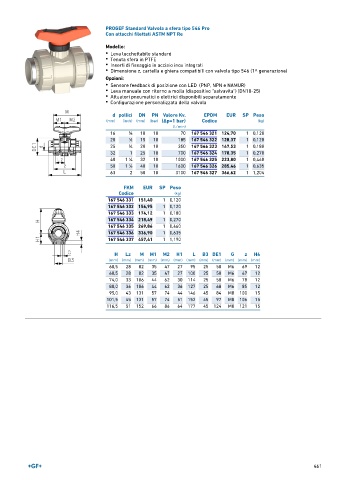

PROGEF Standard Valvola a sfera tipo 546 Pro
Con attacchi filettati ASTM NPT Re

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 167 546 321 124,70 1 0,120
20 1 ∕2 15 10 185 167 546 322 128,37 1 0,128
25 3 ∕4 20 10 350 167 546 323 147,53 1 0,180
32 1 25 10 700 167 546 324 178,35 1 0,270
40 1 ∕4 32 10 1000 167 546 325 223,80 1 0,460
1
50 1 ∕2 40 10 1600 167 546 326 285,46 1 0,635
1
63 2 50 10 3100 167 546 327 366,62 1 1,204
FKM EUR SP Peso
Codice (kg)
167 546 331 151,40 1 0,120
167 546 332 156,95 1 0,120
167 546 333 174,12 1 0,180
167 546 334 218,49 1 0,270
167 546 335 269,86 1 0,460
167 546 336 336,90 1 0,635
167 546 337 457,41 1 1,190

H Lz M M1 M2 H1 L B3 DE1 G z H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
60,5 28 82 35 47 27 95 25 50 M6 69 12
60,5 28 82 35 47 27 100 25 50 M6 67 12
74,0 33 106 44 62 30 114 25 58 M6 78 12
80,0 36 106 44 62 36 127 25 68 M6 85 12
95,0 43 131 57 74 44 146 45 84 M8 100 15
101,5 45 131 57 74 51 152 45 97 M8 106 15
116,5 51 152 66 86 64 177 45 124 M8 121 15
