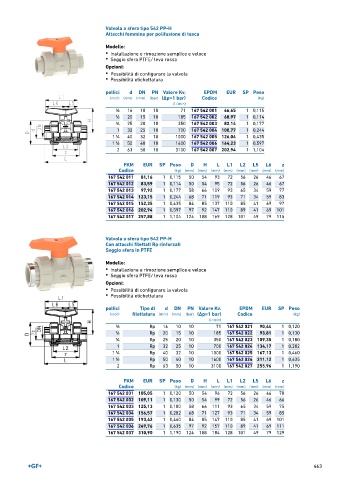

Page 463 - GEORGFISCHER - LISTINO 896
P. 463
Valvola a sfera tipo 542 PP-H
Attacchi femmina per polifusione di tasca
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 10 71 167 542 001 66,65 1 0,115
1 20 15 10 185 167 542 002 68,97 1 0,114
∕2
3 ∕4 25 20 10 350 167 542 003 82,14 1 0,177
1 32 25 10 700 167 542 004 100,77 1 0,244
1
1 ∕4 40 32 10 1000 167 542 005 126,04 1 0,435
1 50 40 10 1600 167 542 006 164,23 1 0,597
1 ∕2
2 63 50 10 3100 167 542 007 202,94 1 1,104
FKM EUR SP Peso D H L L1 L2 L5 L6 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
167 542 011 81,16 1 0,115 50 54 93 72 56 26 46 67
167 542 012 83,59 1 0,114 50 54 95 72 56 26 46 67
167 542 013 97,92 1 0,177 58 66 109 93 65 34 59 77
167 542 014 123,15 1 0,244 68 71 119 93 71 34 59 83
167 542 015 152,35 1 0,435 84 85 137 110 85 41 69 97
167 542 016 202,94 1 0,597 97 92 147 110 89 41 69 101
167 542 017 257,88 1 1,104 124 108 169 128 101 49 79 115
Valvola a sfera tipo 542 PP-H
Con attacchi filettati Rp rinforzati
Seggio sfera in PTFE
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici Tipo di d DN PN Valore Kv. EPDM EUR SP Peso
(inch) filettatura (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 Rp 16 10 10 71 167 542 021 90,44 1 0,120
1 Rp 20 15 10 185 167 542 022 93,81 1 0,130
∕2
3 ∕4 Rp 25 20 10 350 167 542 023 109,35 1 0,180
1 Rp 32 25 10 700 167 542 024 134,17 1 0,282
1
1 ∕4 Rp 40 32 10 1000 167 542 025 167,13 1 0,460
1 Rp 50 40 10 1600 167 542 026 211,12 1 0,635
1 ∕2
2 Rp 63 50 10 3100 167 542 027 255,96 1 1,190
FKM EUR SP Peso D H L L1 L2 L5 L6 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
167 542 031 105,05 1 0,120 50 54 96 72 56 26 46 70
167 542 032 109,11 1 0,130 50 54 99 72 56 26 46 66
167 542 033 125,13 1 0,180 58 66 111 93 65 34 59 75
167 542 034 156,57 1 0,282 68 71 127 93 71 34 59 85
167 542 035 193,42 1 0,460 84 85 147 110 85 41 69 101
167 542 036 249,76 1 0,635 97 92 157 110 89 41 69 111
167 542 037 310,90 1 1,190 124 108 184 128 101 49 79 129
463
