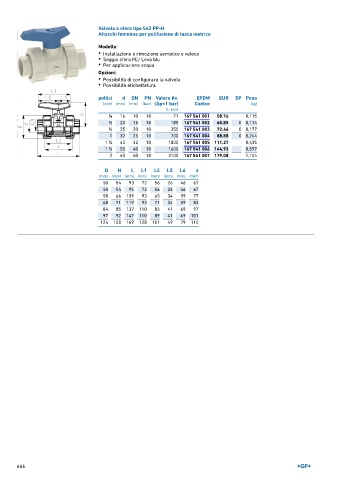

Page 466 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PP-H
Attacchi femmina per polifusione di tasca metrico

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 10 71 167 541 001 58,76 0,115
1 20 15 10 185 167 541 002 60,85 0 0,114
∕2
3 ∕4 25 20 10 350 167 541 003 72,46 0 0,177
1 32 25 10 700 167 541 004 88,88 0 0,244
1
1 ∕4 40 32 10 1000 167 541 005 111,27 0,435
1 50 40 10 1600 167 541 006 144,93 0,597
1 ∕2
2 63 50 10 3100 167 541 007 179,08 1,104
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 93 72 56 26 46 67
50 54 95 72 56 26 46 67
58 66 109 93 65 34 59 77
68 71 119 93 71 34 59 83
84 85 137 110 85 41 69 97
97 92 147 110 89 41 69 101
124 108 169 128 101 49 79 115

466
