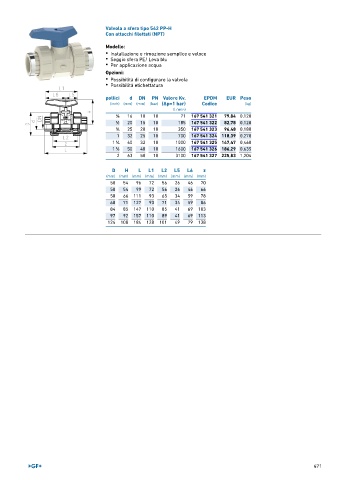

Page 471 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PP-H
Con attacchi filettati (NPT)

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 10 71 167 541 321 79,84 0,120
1 20 15 10 185 167 541 322 82,78 0,128
∕2
3 ∕4 25 20 10 350 167 541 323 96,48 0,180
1 32 25 10 700 167 541 324 118,39 0,270
1
1 ∕4 40 32 10 1000 167 541 325 147,47 0,460
1 50 40 10 1600 167 541 326 186,29 0,635
1 ∕2
2 63 50 10 3100 167 541 327 225,83 1,204
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 96 72 56 26 46 70
50 54 99 72 56 26 46 66
58 66 111 93 65 34 59 78
68 71 127 93 71 34 59 86
84 85 147 110 85 41 69 103
97 92 157 110 89 41 69 113
124 108 184 128 101 49 79 138

471
