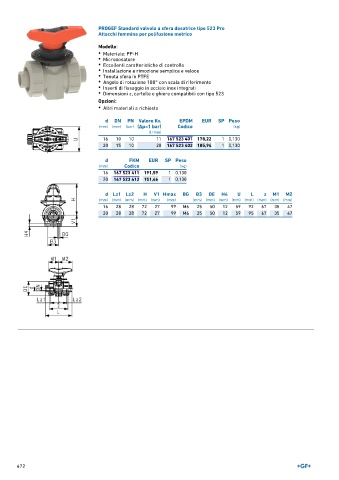

Page 472 - GEORGFISCHER - LISTINO 896

PROGEF Standard valvola a sfera dosatrice tipo 523 Pro
Attacchi femmina per polifusione metrico

Modello:
• Materiale: PP-H
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523

Opzioni:
• Altri materiali a richiesta

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 11 167 523 401 178,22 1 0,130
20 15 10 20 167 523 402 185,94 1 0,130

d FKM EUR SP Peso
(mm) Codice (kg)
16 167 523 411 191,59 1 0,130
20 167 523 412 151,46 1 0,130

d Lz1 Lz2 H V1 Hmax BG B3 DE H4 U L z M1 M2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 28 28 72 27 99 M6 25 50 12 59 92 67 35 47
20 28 28 72 27 99 M6 25 50 12 59 95 67 35 47

472
