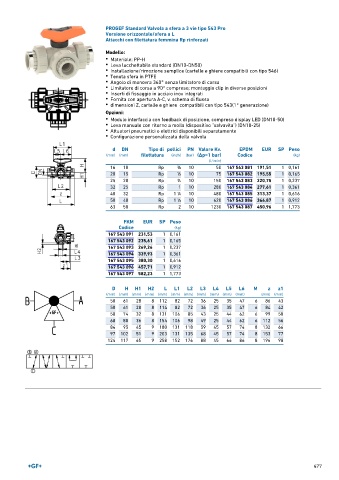

Page 477 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a L
Attacchi con filettatura femmina Rp rinforzati

Modello:
• Materiale: PP-H
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN Tipo di pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) filettatura (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 Rp 3 ∕8 10 50 167 543 081 191,51 1 0,161
20 15 Rp 1 ∕2 10 75 167 543 082 195,55 1 0,165
25 20 Rp 3 ∕4 10 150 167 543 083 220,75 1 0,237
32 25 Rp 1 10 280 167 543 084 277,61 1 0,361
40 32 Rp 1 ∕4 10 480 167 543 085 313,37 1 0,616
1
50 40 Rp 1 ∕2 10 620 167 543 086 366,87 1 0,912
1
63 50 Rp 2 10 1230 167 543 087 450,96 1 1,773
FKM EUR SP Peso
Codice (kg)
167 543 091 231,53 1 0,161
167 543 092 235,61 1 0,165
167 543 093 269,26 1 0,237
167 543 094 339,93 1 0,361
167 543 095 380,30 1 0,616
167 543 096 457,71 1 0,912
167 543 097 582,23 1 1,773

D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 28 8 112 82 72 36 25 35 47 6 86 43
50 61 28 8 114 82 72 36 25 35 47 6 84 42
58 74 32 8 131 106 85 43 25 44 62 6 99 50
68 80 36 8 154 106 98 49 25 44 62 6 112 56
84 95 45 9 180 131 118 59 45 57 74 8 132 66
97 102 51 9 203 131 135 68 45 57 74 8 153 77
124 117 65 9 258 152 176 88 45 66 86 8 196 98

477
