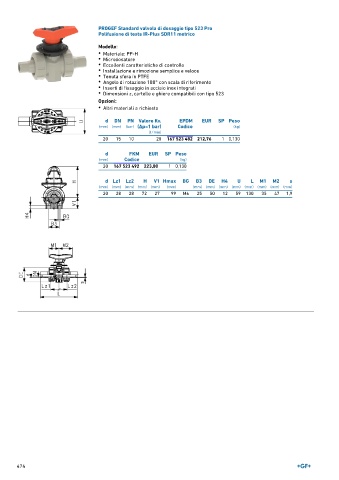

Page 474 - GEORGFISCHER - LISTINO 896

PROGEF Standard valvola di dosaggio tipo 523 Pro
Polifusione di testa IR-Plus SDR11 metrico

Modello:
• Materiale: PP-H
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523

Opzioni:
• Altri materiali a richiesta

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 20 167 523 482 212,76 1 0,130

d FKM EUR SP Peso
(mm) Codice (kg)
20 167 523 492 223,80 1 0,130

d Lz1 Lz2 H V1 Hmax BG B3 DE H4 U L M1 M2 s
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 28 28 72 27 99 M6 25 50 12 59 130 35 47 1,9

474
