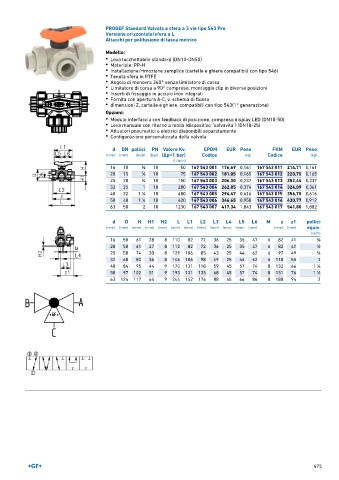

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a L
Attacchi per polifusione di tasca metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Materiale: PP-H
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 167 543 001 176,69 0,161 167 543 011 214,71 0,161
20 15 1 ∕2 10 75 167 543 002 181,05 0,165 167 543 012 220,75 0,165
25 20 3 ∕4 10 150 167 543 003 206,30 0,237 167 543 013 252,44 0,237
32 25 1 10 280 167 543 004 262,85 0,374 167 543 014 324,09 0,361
40 32 1 ∕4 10 480 167 543 005 294,47 0,616 167 543 015 356,75 0,616
1
50 40 1 ∕2 10 620 167 543 006 346,65 0,950 167 543 016 430,77 0,912
1
63 50 2 10 1230 167 543 007 417,34 1,843 167 543 017 541,80 1,882
d D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 28 8 110 82 72 36 25 35 47 6 82 41 3 ∕8
20 50 61 27 8 112 82 72 36 25 35 47 6 82 41 1 ∕2
25 58 74 30 8 129 106 85 43 25 44 62 6 97 49 3 ∕4
32 68 80 36 8 146 106 98 49 25 44 62 6 110 55 1
40 84 95 44 9 170 131 118 59 45 57 74 8 132 66 1 ∕4
1
50 97 102 51 9 193 131 135 68 45 57 74 8 151 76 1 ∕2
1
63 124 117 64 9 244 152 176 88 45 66 86 8 188 94 2
