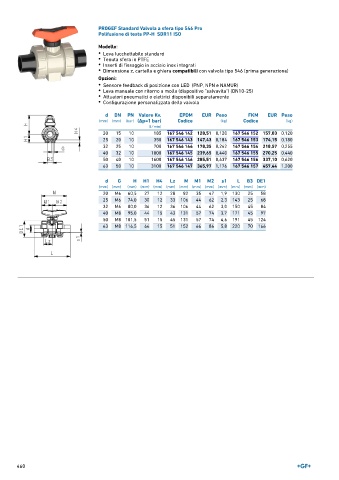

Page 460 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro
Polifusione di testa PP-H SDR11 ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 10 185 167 546 142 128,51 0,120 167 546 152 157,03 0,120
25 20 10 350 167 546 143 147,43 0,184 167 546 153 174,15 0,180
32 25 10 700 167 546 144 178,35 0,262 167 546 154 218,57 0,255
40 32 10 1000 167 546 145 239,65 0,440 167 546 155 270,25 0,440
50 40 10 1600 167 546 146 285,51 0,637 167 546 156 337,10 0,620
63 50 10 3100 167 546 147 365,97 1,176 167 546 157 457,44 1,200

d G H H1 H4 Lz M M1 M2 s1 L B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 M6 60,5 27 12 28 82 35 47 1,9 130 25 58
25 M6 74,0 30 12 33 106 44 62 2,3 143 25 68
32 M6 80,0 36 12 36 106 44 62 3,0 150 45 84
40 M8 95,0 44 15 43 131 57 74 3,7 171 45 97
50 M8 101,5 51 15 45 131 57 74 4,6 191 45 124
63 M8 116,5 64 15 51 152 66 86 5,8 220 70 166
