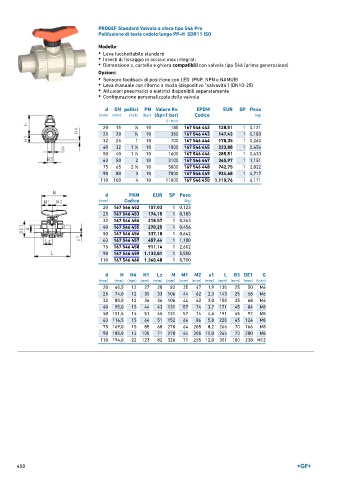

Page 450 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro
Polifusione di testa codolo lungo PP-H SDR11 ISO

Modello:
• Leva lucchettabile standard
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 167 546 442 128,51 1 0,121
25 20 3 ∕4 10 350 167 546 443 147,43 1 0,183
32 25 1 10 700 167 546 444 178,35 1 0,260
40 32 1 ∕4 10 1000 167 546 445 223,88 1 0,454
1
50 40 1 ∕2 10 1600 167 546 446 285,51 1 0,633
1
63 50 2 10 3100 167 546 447 365,97 1 1,151
75 65 2 ∕2 10 5000 167 546 448 742,75 1 2,822
1
90 80 3 10 7000 167 546 449 924,68 1 4,717
110 100 4 10 11000 167 546 450 1.110,76 1 6,171
d FKM EUR SP Peso
(mm) Codice (kg)
20 167 546 452 157,03 1 0,123
25 167 546 453 174,15 1 0,185
32 167 546 454 218,57 1 0,263
40 167 546 455 270,25 1 0,456
50 167 546 456 337,10 1 0,642
63 167 546 457 457,44 1 1,180
75 167 546 458 911,14 1 2,602
90 167 546 459 1.133,81 1 5,500
110 167 546 460 1.360,48 1 8,700

d H H4 H1 Lz M M1 M2 s1 L B3 DE1 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 60,5 12 27 28 82 35 47 1,9 130 25 50 M6
25 74,0 12 30 33 106 44 62 2,3 143 25 58 M6
32 80,0 12 36 36 106 44 62 3,0 150 25 68 M6
40 95,0 15 44 43 131 57 74 3,7 171 45 84 M8
50 101,5 15 51 45 131 57 74 4,6 191 45 97 M8
63 116,5 15 64 51 152 66 86 5,8 220 45 124 M8
75 169,0 15 85 68 270 64 205 8,2 266 70 166 M8
90 180,0 15 105 71 270 64 205 10,0 264 70 200 M8
110 194,0 22 123 82 326 71 255 12,0 301 100 238 M12
