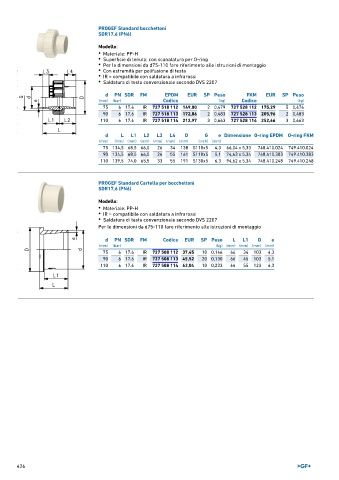

Page 426 - GEORGFISCHER - LISTINO 896

PROGEF Standard bocchettoni
SDR17,6 (PN6)

Modello:
• Materiale: PP-H
• Superficie di tenuta: con scanalatura per O-ring
• Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
• Con estremità per polifusione di testa
• IR = compatibile con saldatura a infrarossi
• Saldatura di testa convenzionale secondo DVS 2207

d PN SDR FM EPDM EUR SP Peso FKM EUR SP Peso
(mm) (bar) Codice (kg) Codice (kg)
75 6 17.6 IR 727 518 112 149,00 2 0,479 727 528 112 175,29 5 0,476
90 6 17.6 IR 727 518 113 172,86 2 0,483 727 528 113 205,96 2 0,483
110 6 17.6 IR 727 518 114 212,97 3 0,663 727 528 114 252,66 3 0,663

d L L1 L2 L3 L4 D G e Dimensione O-ring EPDM O-ring FKM
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch) (mm)
75 134,5 68,5 66,0 26 34 138 S110x5 4,3 66,04 x 5,33 748.410.024 749.410.024
90 134,5 68,5 66,0 26 55 161 S110x5 5,1 74,63 x 5,34 748.410.383 749.410.383
110 139,5 74,0 65,5 33 55 191 S130x5 6,3 94,62 x 5,34 748.410.248 749.410.248

PROGEF Standard Cartella per bocchettoni
SDR17,6 (PN6)

Modello:
• Materiale: PP-H
• IR = compatibile con saldatura a infrarossi
• Saldatura di testa convenzionale secondo DVS 2207

Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio

d PN SDR FM Codice EUR SP Peso L L1 D e
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
75 6 17.6 IR 727 508 112 37,45 10 0,146 66 34 103 4,3
90 6 17.6 IR 727 508 113 45,52 20 0,130 66 45 103 5,1
110 6 17.6 IR 727 508 114 63,04 10 0,233 66 55 123 6,3

426
