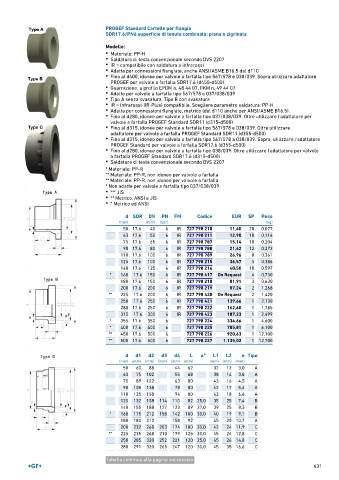

P. 431
PROGEF Standard Cartelle per flangia
SDR17.6/PN6 superficie di tenuta combinata: piana e zigrinata
Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi
• Adatta per connessioni flangiate, anche ANSI/ASME B16.5 dal d110
• Fino al d400, idonee per valvole a farfalla tipo 567/578 e 038/039. Sopra utilizzare adattatore
PROGEF per valvole a farfalla SDR17.6 (d450-d500)
• Guarnizione: a profilo EPDM n. 48 44 07, FKM n. 49 44 07
• Adatte per valvole a farfalla tipo 567/578 e 037/038/039
• Tipo A senza svasatura, Tipo B con svasatura
• IR = Infrarossi-(IR-Plus) compatibile. Scegliere parametro saldatura: PP-H
• Adatta per connessioni flangiate, metrico (dal d110 anche per ANSI/ASME B16.5)
• Fino al d280, idonee per valvole a farfalla tipo 037/038/039. Oltre utilizzare l'adattatore per
valvole a farfalla PROGEF Standard SDR11 (d315-d500)
• Fino al d315, idonee per valvole a farfalla tipo 567/578 e 038/039. Oltre utilizzare
adattatore per valvole a farfalla PROGEF Standard SDR11 (d355-d500)
• Fino al d315, idoneo per valvola a farfalla tipo 567/578 a 038/039. Sopra, utilizzare l'adattatore
PROGEF Standard per valvole a farfalla SDR17.6 (d355-d500)
• Fino al d280, idonee per valvole a farfalla tipo 038/039. Oltre utilizzare l'adattatore per valvole
a farfalla PROGEF Standard SDR17.6 (d315-d500)
• Saldatura di testa convenzionale secondo DVS 2207
* Materiale: PP-R
** Materiale: PP-R, non idoneo per valvole a farfalla
** Materiale: PP-R, non idoneo per valvole a farfalla
* Non adatte per valvole a farfalla tipo 037/038/039
• *** JIS
• ** Metrico, ANSI e JIS
• * Metrico ed ANSI
d SDR DN PN FM Codice EUR SP Peso
(mm) (mm) (bar) (kg)
50 17.6 40 6 IR 727 798 210 11,40 20 0,077
63 17.6 50 6 IR 727 798 211 12,90 10 0,116
75 17.6 65 6 IR 727 798 787 15,14 10 0,204
90 17.6 80 6 IR 727 798 788 21,42 12 0,273
110 17.6 100 6 IR 727 798 789 26,96 8 0,361
125 17.6 100 6 IR 727 798 215 36,57 5 0,386
140 17.6 125 6 IR 727 798 216 40,50 10 0,597
* 160 17.6 150 6 IR 727 798 417 On Request 4 0,730
180 17.6 150 6 IR 727 798 218 81,91 3 0,630
200 17.6 200 6 IR 727 798 219 87,24 2 1,268
** 225 17.6 200 6 IR 727 798 420 On Request 2 1,420
250 17.6 250 6 IR 727 798 421 139,66 1 2,130
280 17.6 250 6 IR 727 798 222 162,60 1 1,785
315 17.6 300 6 IR 727 798 423 187,23 1 2,499
* 355 17.6 350 6 727 798 224 334,66 1 4,600
* 400 17.6 400 6 727 798 225 705,81 1 6,100
** 450 17.6 500 6 727 798 226 920,63 1 12,100
** 500 17.6 500 6 727 798 227 1.135,02 1 12,700
d d1 d2 d3 d4 L a° L1 L2 e Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 60 88 44 62 32 12 3,0 A
63 75 102 55 68 38 14 3,8 A
75 89 122 63 80 43 16 4,5 A
90 105 138 78 80 42 17 5,4 A
110 125 158 94 80 42 18 6,6 A
125 132 158 114 110 82 25,0 35 25 7,4 B
140 155 188 127 123 89 27,0 39 25 8,3 B
* 160 175 212 158 142 100 30,0 40 19 9,1 B
180 180 212 158 92 45 20 10,7 A
200 232 268 203 174 100 30,0 42 24 11,9 C
** 225 235 268 210 199 125 30,0 45 24 12,8 C
250 285 320 252 221 120 25,0 45 26 14,8 C
280 291 320 265 247 120 30,0 45 35 16,6 C
tabella continua alla pagina successiva
