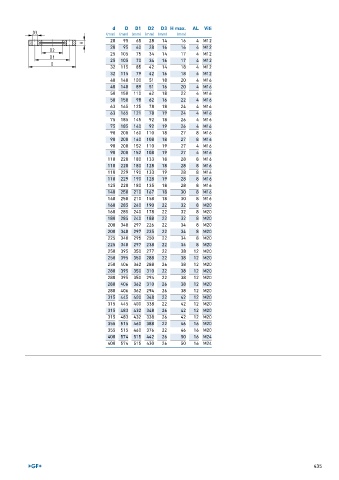

Page 435 - GEORGFISCHER - LISTINO 896

d D D1 D2 D3 H max. AL Viti
(mm) (mm) (mm) (mm) (mm) (mm)
20 95 65 28 14 16 4 M12
20 95 60 28 16 16 4 M12
25 105 75 34 14 17 4 M12
25 105 70 34 16 17 4 M12
32 115 85 42 14 18 4 M12
32 115 79 42 16 18 4 M12
40 140 100 51 18 20 4 M16
40 140 89 51 16 20 4 M16
50 150 110 62 18 22 4 M16
50 150 98 62 16 22 4 M16
63 165 125 78 18 24 4 M16
63 165 121 78 19 24 4 M16
75 185 145 92 18 26 4 M16
75 185 140 92 19 26 4 M16
90 200 160 110 18 27 8 M16
90 200 160 108 18 27 8 M16
90 200 152 110 19 27 4 M16
90 200 152 108 19 27 4 M16
110 220 180 133 18 28 8 M16
110 220 180 128 18 28 8 M16
110 229 190 133 19 28 8 M16
110 229 190 128 19 28 8 M16
125 220 180 135 18 28 8 M16
140 250 210 167 18 30 8 M16
140 250 210 158 18 30 8 M16
160 285 240 190 22 32 8 M20
160 285 240 178 22 32 8 M20
180 285 240 188 22 32 8 M20
200 340 297 226 22 34 8 M20
200 340 297 235 22 34 8 M20
225 340 295 250 22 34 8 M20
225 340 297 238 22 34 8 M20
250 395 350 277 22 38 12 M20
250 395 350 288 22 38 12 M20
250 406 362 288 26 38 12 M20
280 395 350 310 22 38 12 M20
280 395 350 294 22 38 12 M20
280 406 362 310 26 38 12 M20
280 406 362 294 26 38 12 M20
315 445 400 348 22 42 12 M20
315 445 400 338 22 42 12 M20
315 483 432 348 26 42 12 M20
315 483 432 338 26 42 12 M20
355 515 460 388 22 46 16 M20
355 515 460 376 22 46 16 M20
400 574 515 442 26 50 16 M24
400 574 515 430 26 50 16 M24

435
