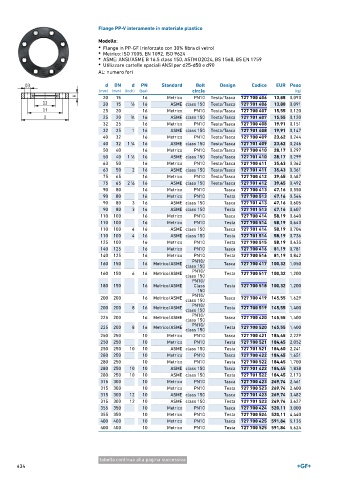

Page 434 - GEORGFISCHER - LISTINO 896

Flange PP-V interamente in materiale plastico
Modello:
• Flange in PP-GF (rinforzato con 30% fibra di vetro)
• Metrico: ISO 7005, EN 1092, ISO 9624
• ASME: ANSI/ASME B 16.5 class 150, ASTM D2024, BS 1560, BS EN 1759
• Utilizzare cartelle speciali ANSI per d25-d50 e d90

AL: numero fori

d DN d PN Standard Bolt Design Codice EUR Peso
(mm) (mm) (inch) (bar) circle (kg)
20 15 16 Metrico PN10 Testa/Tasca 727 700 406 13,88 0,093
20 15 1 ∕2 16 ASME class 150 Testa/Tasca 727 701 406 13,88 0,091
25 20 16 Metrico PN10 Testa/Tasca 727 700 407 15,55 0,120
25 20 3 ∕4 16 ASME class 150 Testa/Tasca 727 701 407 15,55 0,120
32 25 16 Metrico PN10 Testa/Tasca 727 700 408 19,91 0,151
32 25 1 16 ASME class 150 Testa/Tasca 727 701 408 19,91 0,147
40 32 16 Metrico PN10 Testa/Tasca 727 700 409 23,62 0,244
40 32 1 ∕4 16 ASME class 150 Testa/Tasca 727 701 409 23,62 0,246
1
50 40 16 Metrico PN10 Testa/Tasca 727 700 410 28,17 0,297
50 40 1 ∕2 16 ASME class 150 Testa/Tasca 727 701 410 28,17 0,299
1
63 50 16 Metrico PN10 Testa/Tasca 727 700 411 35,43 0,362
63 50 2 16 ASME class 150 Testa/Tasca 727 701 411 35,43 0,361
75 65 16 Metrico PN10 Testa/Tasca 727 700 412 39,45 0,487
75 65 2 ∕2 16 ASME class 150 Testa/Tasca 727 701 412 39,45 0,492
1
90 80 16 Metrico PN10 Tasca 727 700 413 47,16 0,550
90 80 16 Metrico PN10 Testa 727 700 513 47,16 0,544
90 80 3 16 ASME class 150 Tasca 727 701 413 47,16 0,605
90 80 3 16 ASME class 150 Testa 727 701 513 47,16 0,607
110 100 16 Metrico PN10 Tasca 727 700 414 58,19 0,640
110 100 16 Metrico PN10 Testa 727 700 514 58,19 0,643
110 100 4 16 ASME class 150 Tasca 727 701 414 58,19 0,704
110 100 4 16 ASME class 150 Testa 727 701 514 58,19 0,736
125 100 16 Metrico PN10 Testa 727 700 515 58,19 0,635
140 125 16 Metrico PN10 Tasca 727 700 416 81,19 0,781
140 125 16 Metrico PN10 Testa 727 700 516 81,19 0,842
PN10/
160 150 16 Metrico/ASME Tasca 727 700 417 100,32 1,050
class 150
PN10/
160 150 6 16 Metrico/ASME Testa 727 700 517 100,32 1,200
class 150
PN10/
180 150 16 Metrico/ASME Class Testa 727 700 518 100,32 1,200
150
PN10/
200 200 16 Metrico/ASME Tasca 727 700 419 145,55 1,629
class 150
PN10/
200 200 8 16 Metrico/ASME Testa 727 700 519 145,55 1,400
class 150
PN10/
225 200 16 Metrico/ASME class 150 Tasca 727 700 420 145,55 1,400
225 200 8 16 Metrico/ASME PN10/ Testa 727 700 520 145,55 1,400
class 150
250 250 10 Metrico PN10 Tasca 727 700 421 184,45 2,229
250 250 10 Metrico PN10 Testa 727 700 521 184,45 2,052
250 250 10 10 ASME class 150 Testa 727 701 521 184,60 2,241
280 250 10 Metrico PN10 Tasca 727 700 422 184,45 1,651
280 250 10 Metrico PN10 Testa 727 700 522 184,45 1,700
280 250 10 10 ASME class 150 Tasca 727 701 422 184,45 1,838
280 250 10 10 ASME class 150 Testa 727 701 522 184,45 2,173
315 300 10 Metrico PN10 Tasca 727 700 423 269,74 2,461
315 300 10 Metrico PN10 Testa 727 700 523 269,74 2,400
315 300 12 10 ASME class 150 Tasca 727 701 423 269,74 3,482
315 300 12 10 ASME class 150 Testa 727 701 523 269,74 3,627
355 350 10 Metrico PN10 Tasca 727 700 424 520,11 3,000
355 350 10 Metrico PN10 Testa 727 700 524 520,11 4,440
400 400 10 Metrico PN10 Tasca 727 700 425 591,84 5,135
400 400 10 Metrico PN10 Testa 727 700 525 591,84 5,624

tabella continua alla pagina successiva
434
