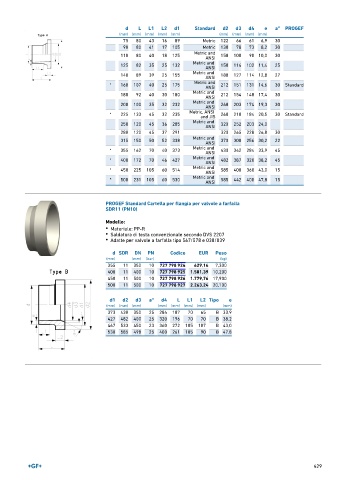

Page 429 - GEORGFISCHER - LISTINO 896

d L L1 L2 d1 Standard d2 d3 d4 e a° PROGEF
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 80 43 16 89 Metric 122 66 61 6,9 30
90 80 41 17 105 Metric 138 78 73 8,2 30
110 80 40 18 125 Metric and 158 100 90 10,0 30
ANSI
Metric and
125 82 35 25 132 158 114 102 11,4 25
ANSI
Metric and
140 89 39 25 155 188 127 114 12,8 27
ANSI
Metric and
* 160 107 40 25 175 ANSI 212 151 131 14,6 30 Standard
180 92 40 30 180 Metric and 212 154 148 17,4 30
ANSI
200 100 35 32 232 Metric and 268 203 174 19,3 30
ANSI
Metric, ANSI
* 225 133 45 32 235 268 210 184 20,5 30 Standard
and JIS
Metric and
250 120 45 36 285 320 252 203 24,0
ANSI
280 120 45 37 291 320 265 228 26,8 30
Metric and
315 150 50 52 338 370 300 256 30,2 22
ANSI
Metric and
* 355 162 70 40 373 430 342 284 33,9 45
ANSI
Metric and
* 400 172 70 46 427 ANSI 482 387 320 38,2 45
Metric and
* 450 225 105 60 514 ANSI 585 400 360 43,0 15
* 500 231 105 60 530 Metric and 585 442 400 47,8 15
ANSI
PROGEF Standard Cartella per flangia per valvole a farfalla
SDR11 (PN10)
Modello:
• Materiale: PP-R
• Saldatura di testa convenzionale secondo DVS 2207
• Adatte per valvole a farfalla tipo 567/578 e 038/039

d SDR DN PN Codice EUR Peso
(mm) (mm) (bar) (kg)
355 11 350 10 727 798 924 629,14 7,300
400 11 400 10 727 798 925 1.501,39 10,200
450 11 500 10 727 798 926 1.779,76 17,900
500 11 500 10 727 798 927 2.263,24 20,100

d1 d2 d3 a° d4 L L1 L2 Tipo e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
373 430 350 25 284 187 70 65 B 33,9
427 482 400 25 320 196 70 70 B 38,2
467 533 450 23 360 272 105 107 B 43,0
530 585 498 25 400 261 105 90 B 47,8
