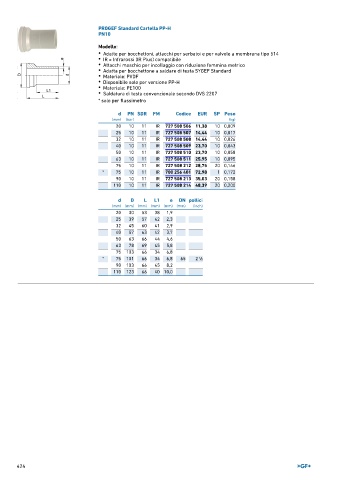

Page 424 - GEORGFISCHER - LISTINO 896

PROGEF Standard Cartella PP-H
PN10

Modello:
• Adatte per bocchettoni, attacchi per serbatoi e per valvole a membrana tipo 514
• IR = Infrarossi (IR Plus) compatibile
• Attacchi maschio per incollaggio con riduzione femmina metrico
• Adatta per bocchettone a saldare di testa SYGEF Standard
• Materiale: PVDF
• Disponibile solo per versione PP-H
• Materiale: PE100
• Saldatura di testa convenzionale secondo DVS 2207

* solo per flussimetro

d PN SDR FM Codice EUR SP Peso
(mm) (bar) (kg)
20 10 11 IR 727 508 506 11,38 10 0,009
25 10 11 IR 727 508 507 14,44 10 0,017
32 10 11 IR 727 508 508 14,44 10 0,026
40 10 11 IR 727 508 509 23,70 10 0,043
50 10 11 IR 727 508 510 23,70 10 0,058
63 10 11 IR 727 508 511 25,95 10 0,095
75 10 11 IR 727 508 212 28,75 20 0,146
* 75 10 11 IR 700 256 401 72,98 1 0,172
90 10 11 IR 727 508 213 35,03 20 0,158
110 10 11 IR 727 508 214 48,39 20 0,200

d D L L1 e DN pollici
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 30 53 38 1,9
25 39 57 42 2,3
32 45 60 41 2,9
40 57 63 42 3,7
50 63 66 44 4,6
63 78 69 45 5,8
75 103 66 34 6,8
* 75 101 66 34 6,8 65 2 ∕2
1
90 103 66 45 8,2
110 123 66 40 10,0
