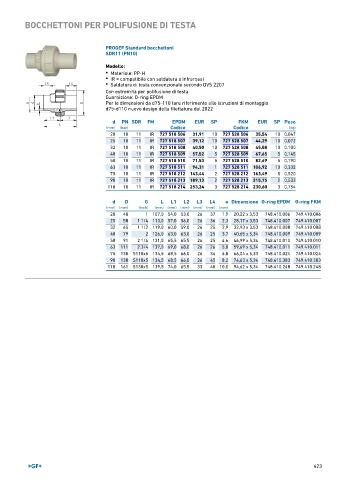

Page 423 - GEORGFISCHER - LISTINO 896

BOCCHETTONI PER POLIFUSIONE DI TESTA

PROGEF Standard bocchettoni
SDR11 (PN10)

Modello:
• Materiale: PP-H
• IR = compatibile con saldatura a infrarossi
• Saldatura di testa convenzionale secondo DVS 2207

Con estremità per polifusione di testa
Guarnizione: O-ring EPDM
Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
d75-d110 nuovo design della filettatura dal 2022

d PN SDR FM EPDM EUR SP FKM EUR SP Peso
(mm) (bar) Codice Codice (kg)
20 10 11 IR 727 518 506 31,91 10 727 528 506 35,54 10 0,047
25 10 11 IR 727 518 507 39,12 10 727 528 507 44,29 10 0,072
32 10 11 IR 727 518 508 40,50 10 727 528 508 45,08 10 0,100
40 10 11 IR 727 518 509 57,52 5 727 528 509 67,65 5 0,145
50 10 11 IR 727 518 510 71,53 5 727 528 510 82,69 5 0,190
63 10 11 IR 727 518 511 94,31 1 727 528 511 106,92 10 0,332
75 10 11 IR 727 518 212 143,44 2 727 528 212 163,49 5 0,520
90 10 11 IR 727 518 213 189,13 2 727 528 213 215,75 2 0,533
110 10 11 IR 727 518 214 253,24 3 727 528 214 230,60 3 0,754

d D G L L1 L2 L3 L4 e Dimensione O-ring EPDM O-ring FKM
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
20 48 1 107,0 54,0 53,0 26 37 1,9 20,22 x 3,53 748.410.006 749.410.006
25 58 1 1/4 113,0 57,0 56,0 26 36 2,3 28,17 x 3,53 748.410.007 749.410.007
32 65 1 1/2 119,0 60,0 59,0 26 25 2,9 32,93 x 3,53 748.410.008 749.410.008
40 79 2 126,0 63,0 63,0 26 25 3,7 40,65 x 5,34 748.410.009 749.410.009
50 91 2 1/4 131,0 65,5 65,5 26 25 4,6 46,99 x 5,34 748.410.010 749.410.010
63 111 2 3/4 137,0 69,0 68,0 26 26 5,8 59,69 x 5,34 748.410.011 749.410.011
75 138 S110x5 134,5 68,5 66,0 26 34 6,8 66,04 x 5,33 748.410.024 749.410.024
90 138 S110x5 134,5 68,5 66,0 26 45 8,2 74,63 x 5,34 748.410.383 749.410.383
110 161 S130x5 139,5 74,0 65,5 33 40 10,0 94,62 x 5,34 748.410.248 749.410.248

423
