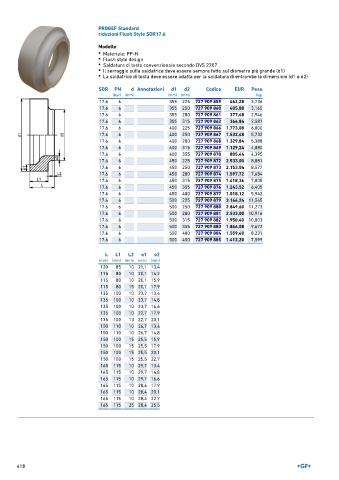

Page 418 - GEORGFISCHER - LISTINO 896
P. 418
PROGEF Standard
riduzioni Flush Style SDR17.6
Modello:
• Materiale: PP-H
• Flush style design
• Saldatura di testa convenzionale secondo DVS 2207
• Il serraggio sulla saldatrice deve essere sempre fatto sul diametro più grande (d1)
• La saldatrice di testa deve essere adatta per la saldatura di entrambe le dimensioni (d1 e d2)
SDR PN d Annotazioni d1 d2 Codice EUR Peso
(bar) (mm) (mm) (mm) (kg)
17.6 6 355 225 727 909 859 462,28 3,736
17.6 6 355 250 727 909 860 405,88 3,160
17.6 6 355 280 727 909 861 377,48 2,946
17.6 6 355 315 727 909 862 364,84 2,587
17.6 6 400 225 727 909 866 1.773,08 6,000
17.6 6 400 250 727 909 867 1.532,48 5,732
17.6 6 400 280 727 909 868 1.329,84 5,388
17.6 6 400 315 727 909 869 1.129,24 4,880
17.6 6 400 355 727 909 870 805,44 4,395
17.6 6 450 225 727 909 872 2.533,00 8,881
17.6 6 450 250 727 909 873 2.153,04 8,577
17.6 6 450 280 727 909 874 1.597,72 7,684
17.6 6 450 315 727 909 875 1.418,36 7,005
17.6 6 450 355 727 909 876 1.243,52 6,405
17.6 6 450 400 727 909 877 1.018,12 5,942
17.6 6 500 225 727 909 879 3.166,24 11,545
17.6 6 500 250 727 909 880 2.849,60 11,273
17.6 6 500 280 727 909 881 2.533,00 10,916
17.6 6 500 315 727 909 882 1.950,40 10,003
17.6 6 500 355 727 909 883 1.866,08 9,672
17.6 6 500 400 727 909 884 1.559,40 8,231
17.6 6 500 450 727 909 885 1.412,20 7,599
L L1 L2 e1 e2
(mm) (mm) (mm) (mm) (mm)
120 85 10 21,1 13,4
115 80 10 20,1 14,2
115 80 10 20,1 15,9
115 80 15 20,1 17,9
135 100 10 23,7 13,4
135 100 10 23,7 14,8
135 100 10 23,7 16,6
135 100 10 22,7 17,9
135 100 13 22,7 20,1
150 110 10 26,7 13,4
150 110 10 26,7 14,8
150 100 15 25,5 15,9
150 100 15 25,5 17,9
150 100 15 25,5 20,1
150 100 15 25,5 22,7
165 115 10 29,7 13,4
165 115 10 29,7 14,8
165 115 10 29,7 16,6
165 115 10 28,4 17,9
165 115 10 28,4 20,1
165 115 10 28,4 22,7
165 115 25 28,4 25,5
