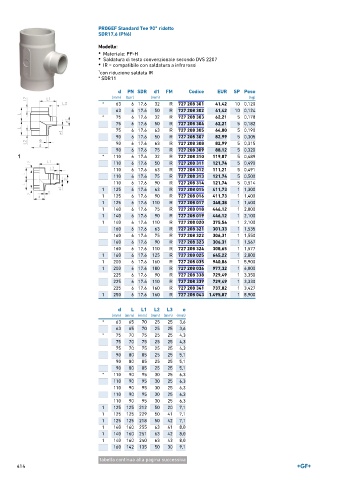

Page 414 - GEORGFISCHER - LISTINO 896

PROGEF Standard Tee 90° ridotto
SDR17,6 (PN6)

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi

1 con riduzione saldata IR
* SDR11

d PN SDR d1 FM Codice EUR SP Peso
(mm) (bar) (mm) (kg)
* 63 6 17.6 32 IR 727 208 301 41,42 10 0,120
63 6 17.6 50 IR 727 208 302 41,42 10 0,124
* 75 6 17.6 32 IR 727 208 303 62,21 5 0,178
75 6 17.6 50 IR 727 208 304 62,21 5 0,182
75 6 17.6 63 IR 727 208 305 64,80 5 0,190
90 6 17.6 50 IR 727 208 307 82,99 5 0,305
90 6 17.6 63 IR 727 208 308 82,99 5 0,315
90 6 17.6 75 IR 727 208 309 88,12 5 0,320
* 110 6 17.6 32 IR 727 208 310 119,07 5 0,489
110 6 17.6 50 IR 727 208 311 121,74 5 0,490
110 6 17.6 63 IR 727 208 312 111,21 5 0,491
110 6 17.6 75 IR 727 208 313 121,74 5 0,500
110 6 17.6 90 IR 727 208 314 121,74 5 0,514
1 125 6 17.6 63 IR 727 208 015 411,73 1 1,300
1 125 6 17.6 90 IR 727 208 016 411,73 1 1,400
1 125 6 17.6 110 IR 727 208 017 348,38 1 1,400
1 140 6 17.6 75 IR 727 208 018 446,12 1 2,000
1 140 6 17.6 90 IR 727 208 019 446,12 1 2,100
1 140 6 17.6 110 IR 727 208 020 375,54 1 2,100
160 6 17.6 63 IR 727 208 321 301,33 1 1,535
160 6 17.6 75 IR 727 208 322 306,31 1 1,550
160 6 17.6 90 IR 727 208 323 306,31 1 1,567
160 6 17.6 110 IR 727 208 324 308,65 1 1,577
1 160 6 17.6 125 IR 727 208 025 645,22 1 2,800
1 200 6 17.6 160 IR 727 208 035 940,06 1 5,900
1 200 6 17.6 180 IR 727 208 036 977,32 1 6,000
225 6 17.6 90 IR 727 208 338 729,49 1 3,350
225 6 17.6 110 IR 727 208 339 729,49 1 3,330
225 6 17.6 160 IR 727 208 341 737,02 1 3,427
1 250 6 17.6 160 IR 727 208 043 1.495,07 1 8,900

d L L1 L2 L3 e
(mm) (mm) (mm) (mm) (mm) (mm)
* 63 65 70 25 25 3,6
63 65 70 25 25 3,6
* 75 70 75 25 25 4,3
75 70 75 25 25 4,3
75 70 75 25 25 4,3
90 80 85 25 25 5,1
90 80 85 25 25 5,1
90 80 85 25 25 5,1
* 110 90 95 30 25 6,3
110 90 95 30 25 6,3
110 90 95 30 25 6,3
110 90 95 30 25 6,3
110 90 95 30 25 6,3
1 125 125 212 50 20 7,1
1 125 125 229 50 41 7,1
1 125 125 218 50 42 7,1
1 140 160 255 63 41 8,0
1 140 160 251 63 42 8,0
1 140 160 240 63 43 8,0
160 142 135 50 30 9,1

tabella continua alla pagina successiva
414
