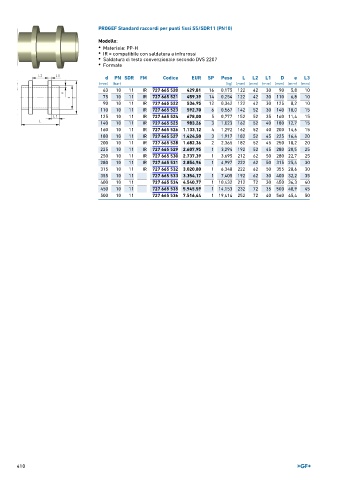

Page 410 - GEORGFISCHER - LISTINO 896

PROGEF Standard raccordi per punti fissi S5/SDR11 (PN10)
Modello:
• Materiale: PP-H
• IR = compatibile con saldatura a infrarossi
• Saldatura di testa convenzionale secondo DVS 2207
• Formate

d PN SDR FM Codice EUR SP Peso L L2 L1 D e L3
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
63 10 11 IR 727 665 520 429,81 16 0,175 122 42 30 90 5,8 10
75 10 11 IR 727 665 521 459,39 14 0,254 122 42 30 110 6,8 10
90 10 11 IR 727 665 522 534,95 12 0,342 122 42 30 125 8,2 10
110 10 11 IR 727 665 523 592,70 6 0,567 142 52 30 140 10,0 15
125 10 11 IR 727 665 524 678,00 5 0,777 152 52 35 160 11,4 15
140 10 11 IR 727 665 525 983,26 3 1,023 162 52 40 180 12,7 15
160 10 11 IR 727 665 526 1.133,12 4 1,292 162 52 40 200 14,6 15
180 10 11 IR 727 665 527 1.424,50 3 1,917 182 52 45 225 16,4 20
200 10 11 IR 727 665 528 1.682,36 2 2,365 182 52 45 250 18,2 20
225 10 11 IR 727 665 529 2.607,95 1 3,294 192 52 45 280 20,5 25
250 10 11 IR 727 665 530 2.737,39 1 3,695 212 62 50 280 22,7 25
280 10 11 IR 727 665 531 2.854,96 1 4,997 222 62 50 315 25,4 30
315 10 11 IR 727 665 532 3.020,80 1 6,348 222 62 50 355 28,6 30
355 10 11 727 665 533 3.354,17 1 7,405 192 62 30 400 32,2 35
400 10 11 727 665 534 4.540,77 1 10,432 212 72 30 450 36,3 40
450 10 11 727 665 535 5.945,59 1 14,153 232 72 35 500 40,9 45
500 10 11 727 665 536 7.516,44 1 19,414 252 72 40 560 45,4 50
